客户现场操作数控切割机

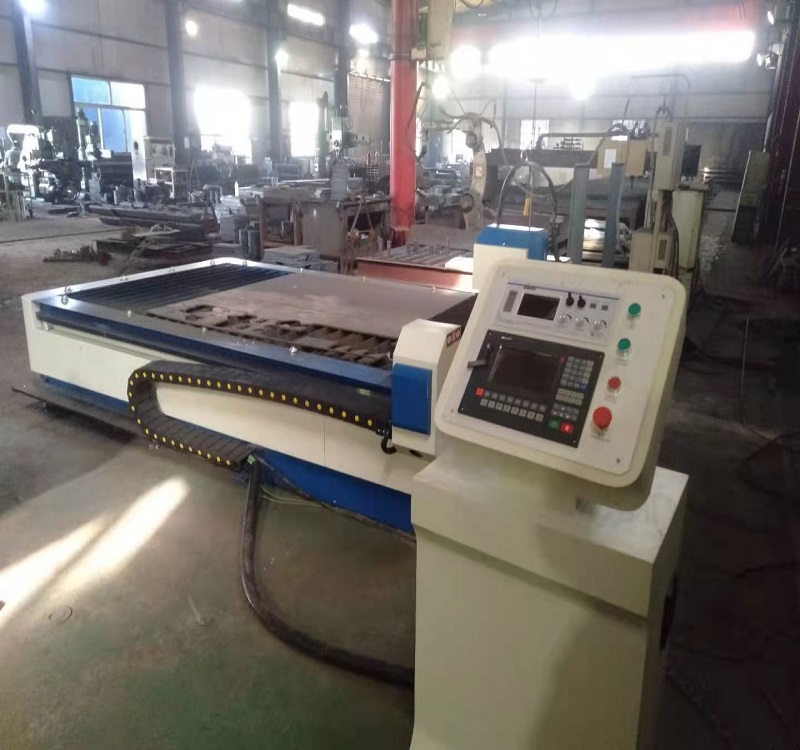

客户现场操作数控切割机(图1)

产品介绍:该型数控切割机为龙门式结构,横向跨度有3000-8000mm等多种规格,均采用双边驱动,双轴芯直线导轨,标配为横向轨距4000mm,纵向轨长为12000mm,单火焰或单等离子切割方式,带自动点火;也可增配成火焰与等离子两用切割方式。纵向导轨长度每节2000mm,可按用户要求配置加长导轨及加宽横梁跨距;还可根据用户要求配置多把割炬或异型切割和抽条切割两用。

1、横梁采用德国梅塞尔技术,龙门式机架,更好的消除扭力矩的结构,横梁为箱型钢结构非矩形管结构,焊接后经整体退火处理,以彻底地消除内应力,使之在长年使用中不发生变形。

2、割炬升降挂架用于实现割炬自动升降。

3、机械传动系统全部采用精密滚动轴承和加工精度为国标7级的精密齿轮与齿条的啮合。

4、驱动系统采用日本原装行星减速器,其输入、输出误差仅16弧分,同时,在横向、纵向齿轮传动结构中,增加了自动补偿间隙的装置,使之传动结构能准确执行数控系统发出的指令。

5、主动端梁:纵向轨道夹紧装置采用自动导向结构,不采用偏心轮夹紧结构,靠自动导向结构的弹簧力,使其在两根轨道结合处的行走平稳,不会产生夹紧轮偏紧、偏松现象,其杠杆比为1:3。

6、所有设备零配件,均采用发黑、电镀等表面处理。

7、整机经过喷砂喷底漆,面漆采用橘纹漆
