优势特点：①可以变频无极调速②可以自由翻转③适用性广泛④工作台面采用铸件精加工而成，不易受焊接飞溅的损伤⑤机体采用座式结构，设备整体稳定性好
适用范围：应用于各种轴类、盘类、筒体等回转体工件的焊接

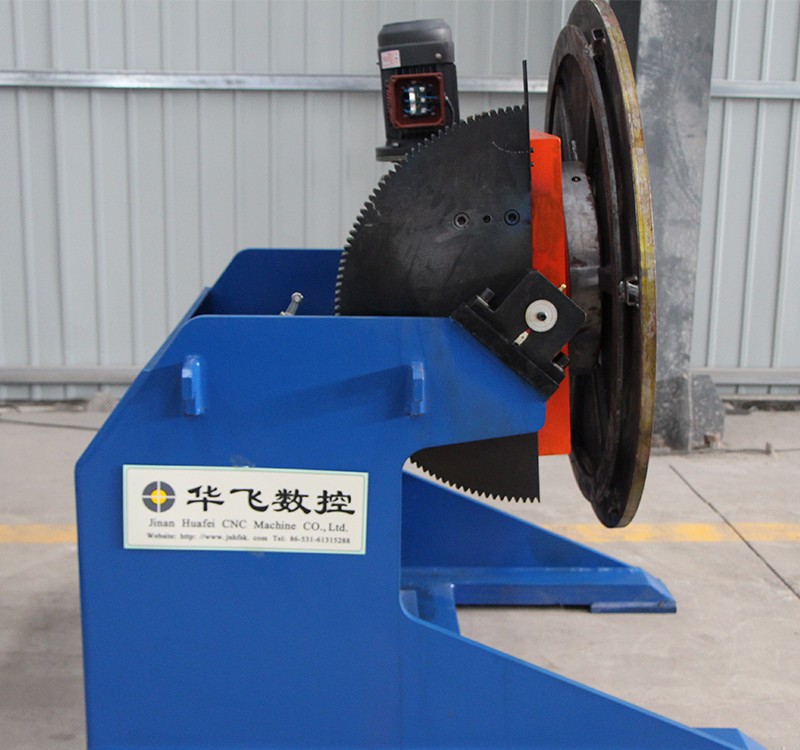

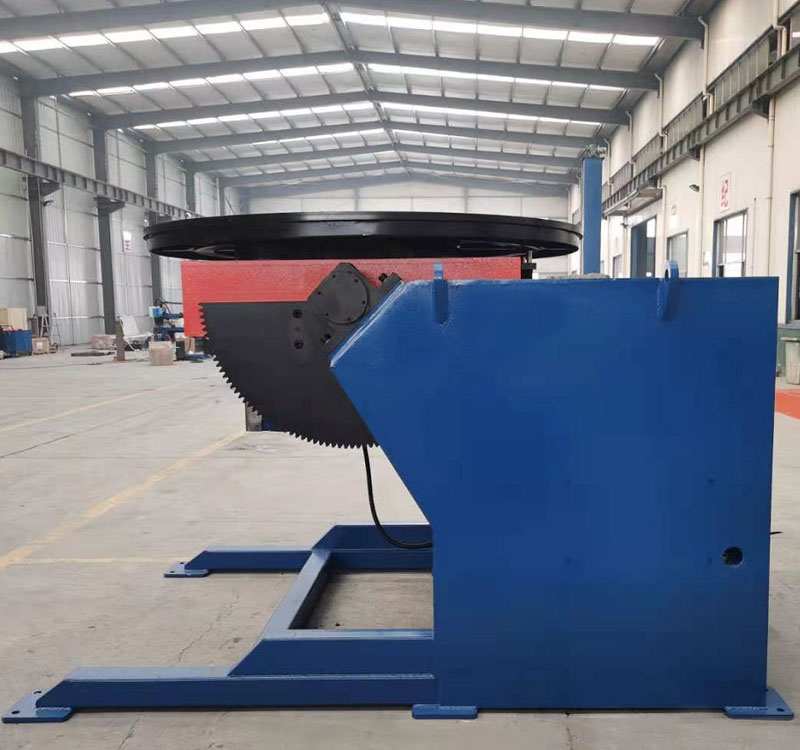

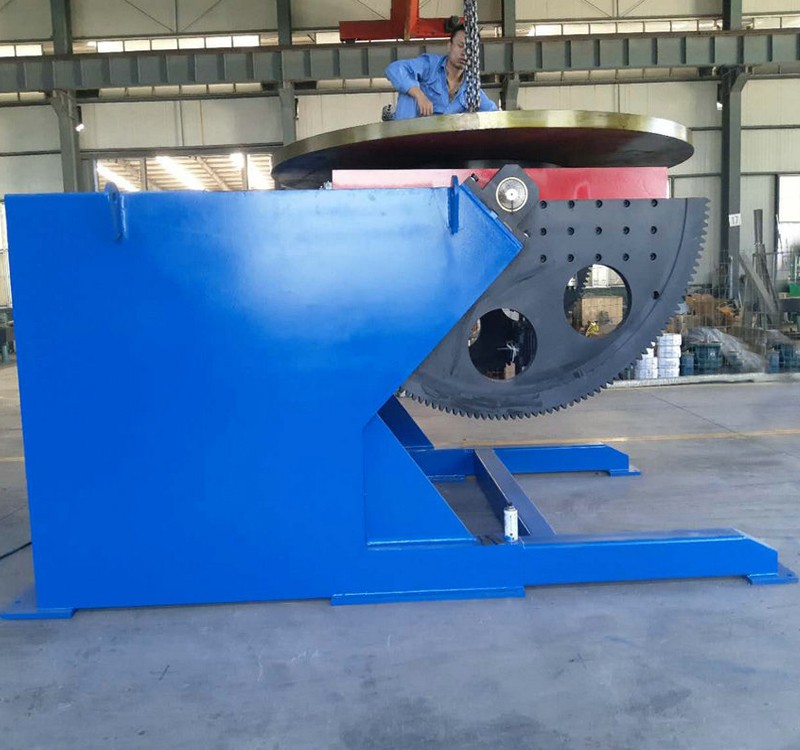

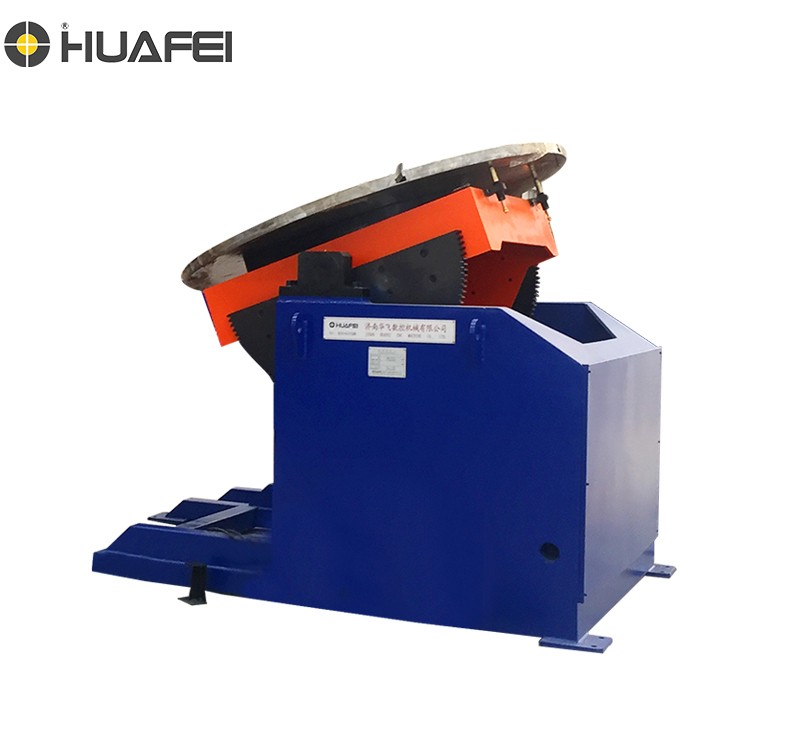

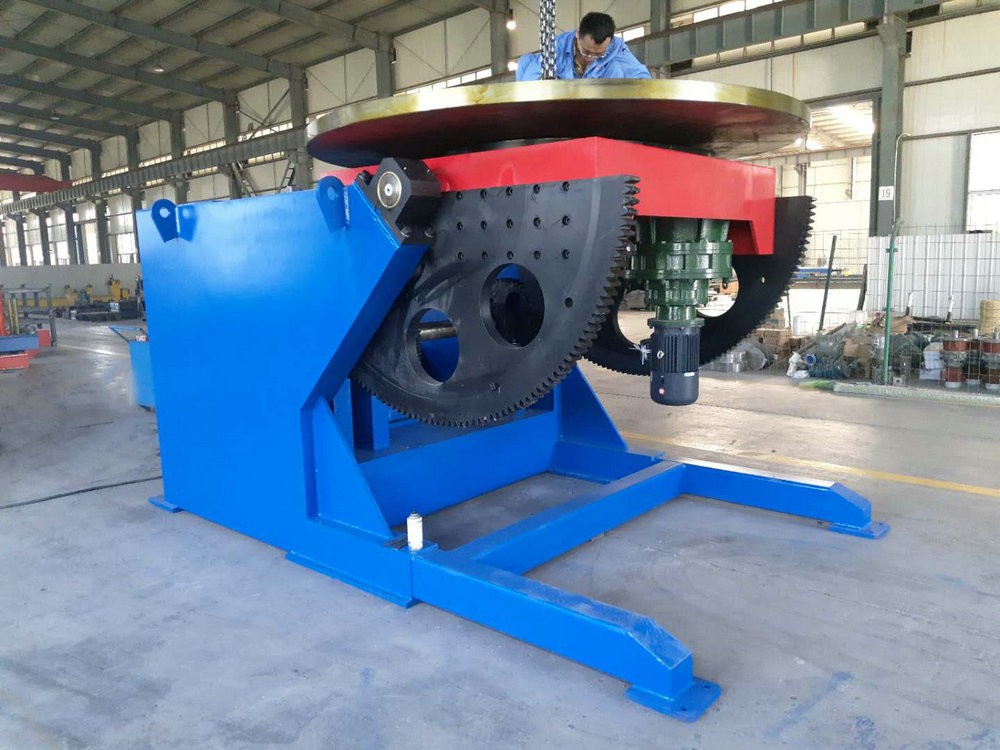

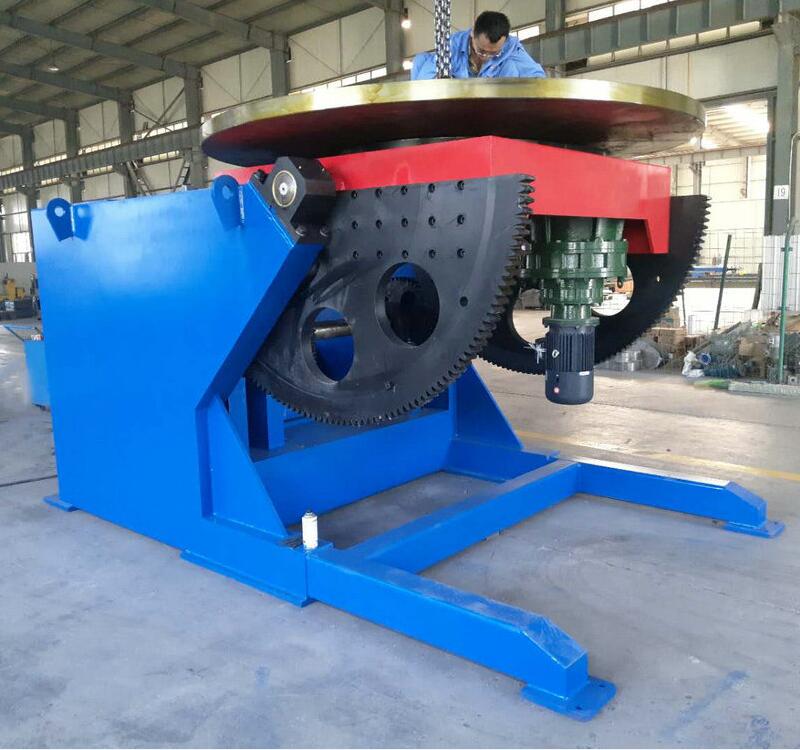

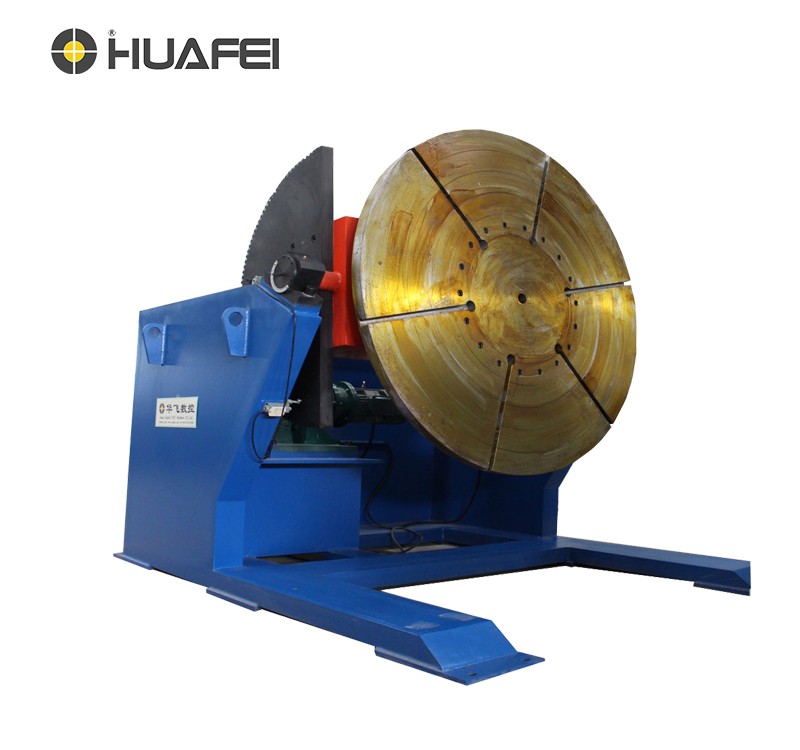

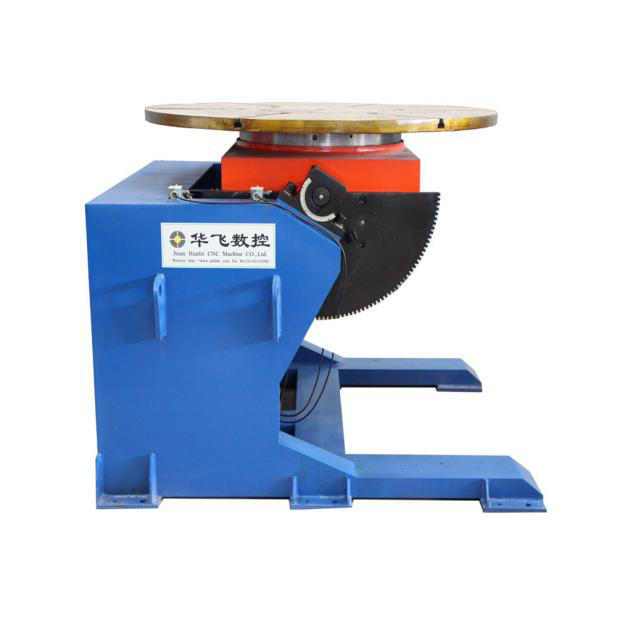

产品简介：座式定位器由旋转机构、翻转机构、框架和电子控制系统组成。它通过工作台的旋转、翻转使工件处于最佳的焊接或装配位置。工作台旋转采用变频无级调速，工作台通过扇形齿轮或液压缸驱动倾斜。工作台的转角为0~120。可实现与操作机或焊机的联合控制。
邮箱 : jnhfsk@126.com
手机: 18653180816座式定位器由旋转机构、翻转机构、框架和电子控制系统组成。它通过工作台的旋转、翻转使工件处于最佳的焊接或装配位置。工作台旋转采用变频无级调速，工作台通过扇形齿轮或液压缸驱动倾斜。工作台的转角为0~120°。可实现与操作机或焊机的联合控制。
主要技术参数：
变位机参数 | ||||||||
产品型号 | BW2-12 | BW2-20 | BW2-30 | BW2-50 | BW2-100 | BW2-150 | BW2-200 | |
基本负荷(KG) | 1200 | 2000 | 3000 | 5000 | 10000 | 15000 | 20000 | |
旋转速度（r/min） | 0.1~1 | 0.1-1 | 0.06-0.6 | 0.05~0.5 | 0.05~0.5 | 0.02~0.2 | 0.02~0.2 | |
翻转速度 （r/min） | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.15 | 0.2 | |
翻转角度(°) | 120 | 120 | 120 | 120 | 120 | 120 | 120 | |
工作台直径（mm） | 1000 | 1100 | 1400 | 1600 | 2000 | 2200 | 2500 | |
工作台面高度（mm） | 1100 | 1200 | 1250 | 1550 | 1900 | 2000 | 2100 | |
允许工件偏心 | 偏心距 | 150 | 150 | 200 | 200 | 200 | 200 | 200 |
重心距 | 250 | 250 | 300 | 300 | 400 | 500 | 600 | |
回转电机功率（kw） | 0.75 | 1.5 | 1.5 | 2.2 | 3 | 4 | 5.5 | |
翻转电机功率 | 0.75 | 1.5 | 1.5 | 3 | 4 | 5.5 | 7.5 | |
配置：
三爪卡盘，导轨和气动顶尖，固定焊炬位置 ，实现对工件的自动夹紧功能。同时加装的控制器可以控制工作台的旋转与焊枪开关同步开启，并能实现焊接时间的自动控制。
该设备在变位机基础上加装。所有附件可与工作台的翻转随动，并且可以实现焊枪或割枪上下、左右、前后及角度的自由调整;卡盘和气动顶尖用来夹紧并对工件定位，以保证工件定位精度及焊接或切割质量。通过工作台的回转、翻转使工件处于最佳焊接或装配位置,实现自动或半自动焊接或切割;该设备还可作为机器人周边设备与机器人配套。
整机结构 精加工工作台：不易受焊接飞溅损伤，使用寿命长；机架采用板材及型材拼焊成型，具有足够的机械强度，并确保长时间使用不变形。回转机构及翻转机构通过轴承座安装在机架上。
|  |

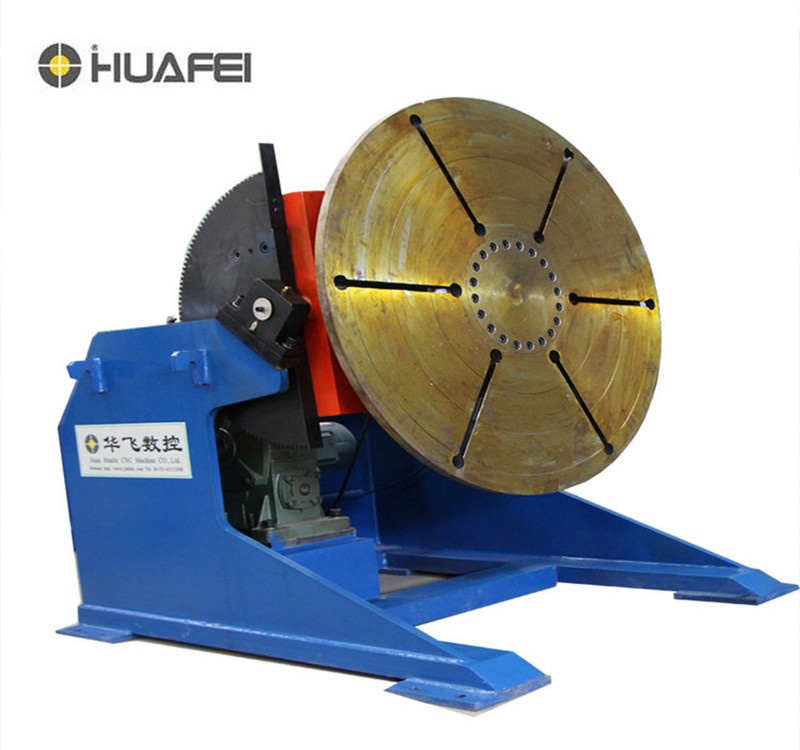

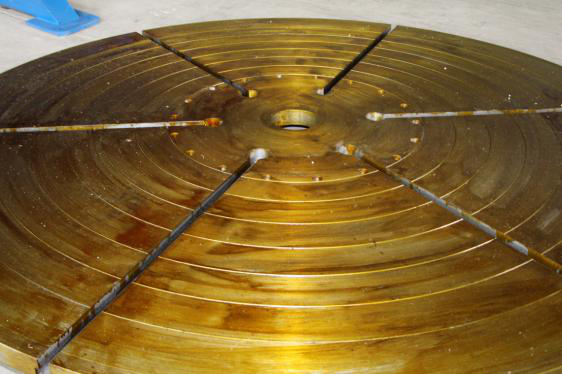

 | 工作台面盘 工作面盘采用双层面台或整板精加工设计，拥有结构合理、刚性好、使用寿命长的特点，带有T型凹槽更加方便工件的固定，可根据客户要求配置卡盘。 |
角度刻盘 清晰明显的角度刻盘，能够让用户更方便的掌握工件翻转角度，使得操作更加精准可靠。 |  |

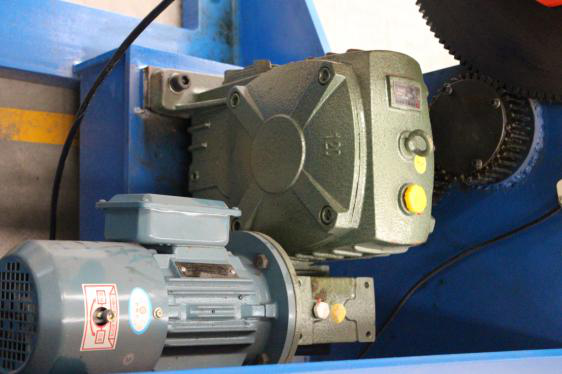

 | 回转电机 选用国内知名厂家的优质电机，可以实现无极变频调速 |

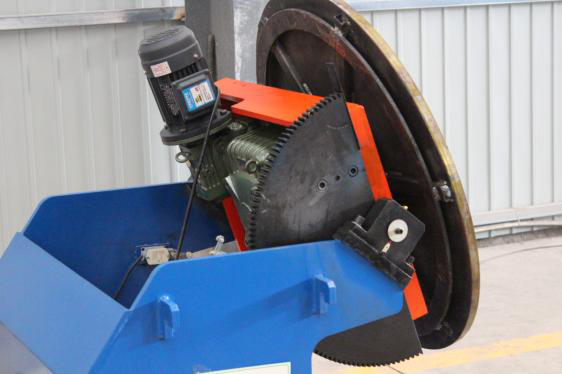

翻转电机 国内知名品牌电机，控制精度高、可靠性强、使用寿命长等特点 |  |
 | 安全自锁 机器具有自锁功能,在倾斜翻转时最大负荷下不滑动,安全可靠。 |

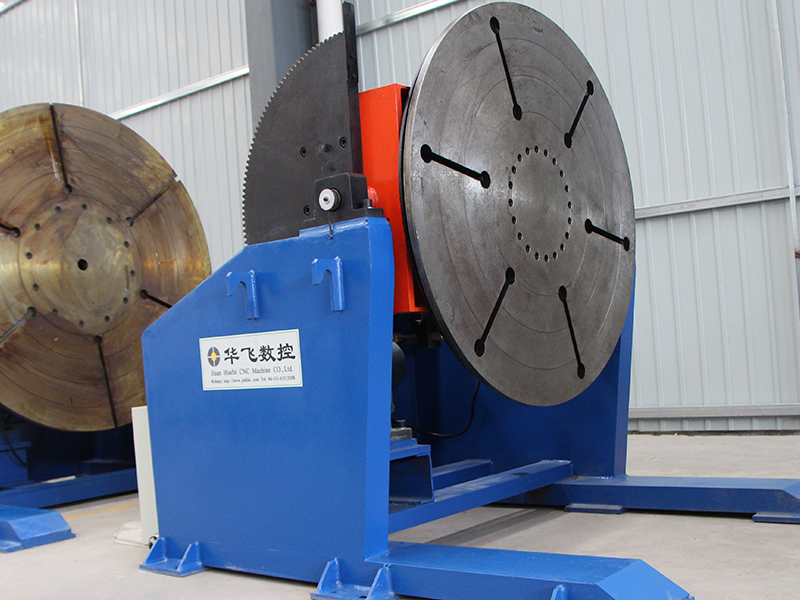

案例产品：
售后服务：
(一)安装验收：
设备运到甲方现场后，我公司将派调试人员及肯比人员免费为其安装调试培训。
设备基础由乙方提供图纸，甲方制作（材料由甲方自备），施工中乙方给予协作。
(二)人员培训：
乙方免费为甲方培训机械维修、电器维修、编程及操作（培训内容满足甲方的相关工作需求）。培训在甲方场地进行。具体时间由乙方书面通知甲方。经培训考核合格后，方上岗实际操作。
(三）售后服务
1》华飞数控对我公司客户承诺：主机保修一年，可提供上门服务，设备首次上门可免费培训，保修服务按定作方通知24小时内行动，定作方协助承揽方进行；
2》终身提供维修服务和备品备件供应，保修期内费用全免（人为因素和不可抗因素除外），保修期后酌情收取成本费；
3》承揽方向定作方提供以下技术资料（使用说明书、合格证、电气原理图、图等）。
4》可为海外设备提供派遣工程师维护的服务
5》出厂前会对设备进行严格工厂检测，并提供完整的设备手册
6》出厂提供设备必需部件，备件。
设备相关产品：
 |  |  |
L型变位机 （当您的工件非常不规则，既需要翻转方便又需要旋转方便时您可以选用） | 回转平台 （当您只需要工件回转时可以选用） | 升降式双立柱变位机 （当您根据工件情况，来调整焊接变位机的高度时，您可以选用） |
