当前位置 : 首页 > 产品中心 > 数控切割机

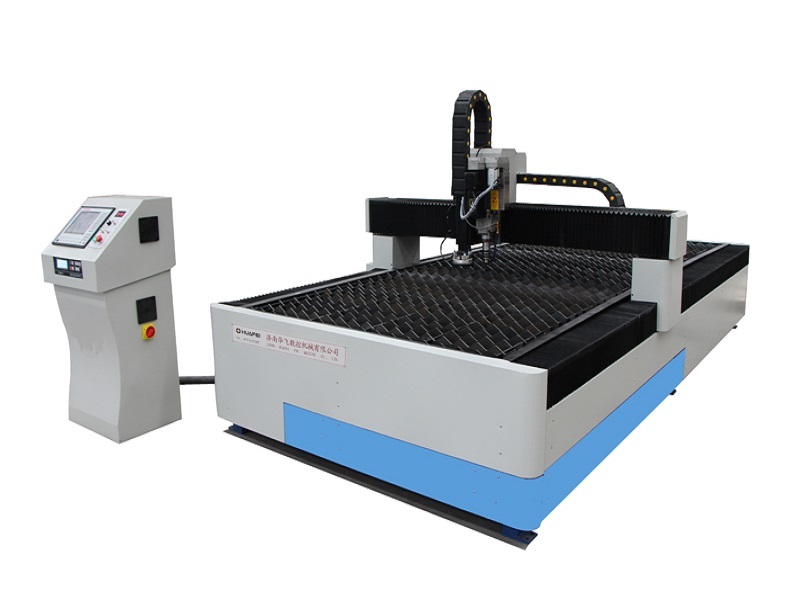

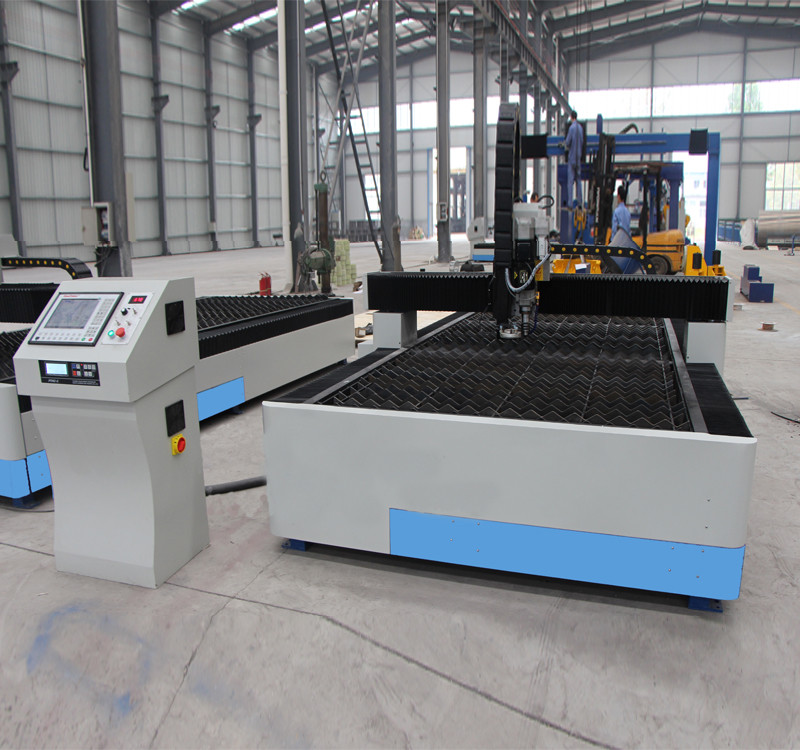

钻切一体切割机

优势特点:华飞数控的钻切一体机拥有纵横向驱动功能,通过精密的齿轮条进行传动,并且配备进口减速器,设计时我们消除了齿隙,进一步保证了钻切的精度。

适用范围:该机广泛运用于建筑、化工、造船、机械工程、冶金、电力等行业的管道结构件的切割加工。

产品简介:

钻切一体机是一种将钻孔和等离子火焰切割合二唯一的切割设备,可以一次成型,省去了复杂的工艺流程,我们华飞数控设计的这套设备,可以通过数控程序控制一次性完成板材的钻孔、切割工作

分享到 :

  • 邮箱 : jnhfsk@126.com

  • 手机: 18653180816

产品介绍

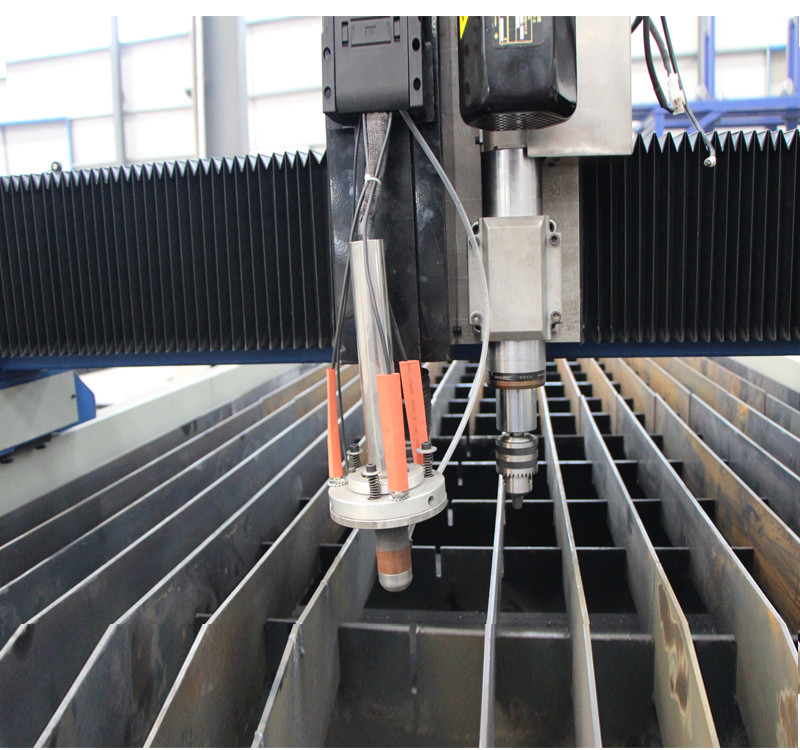

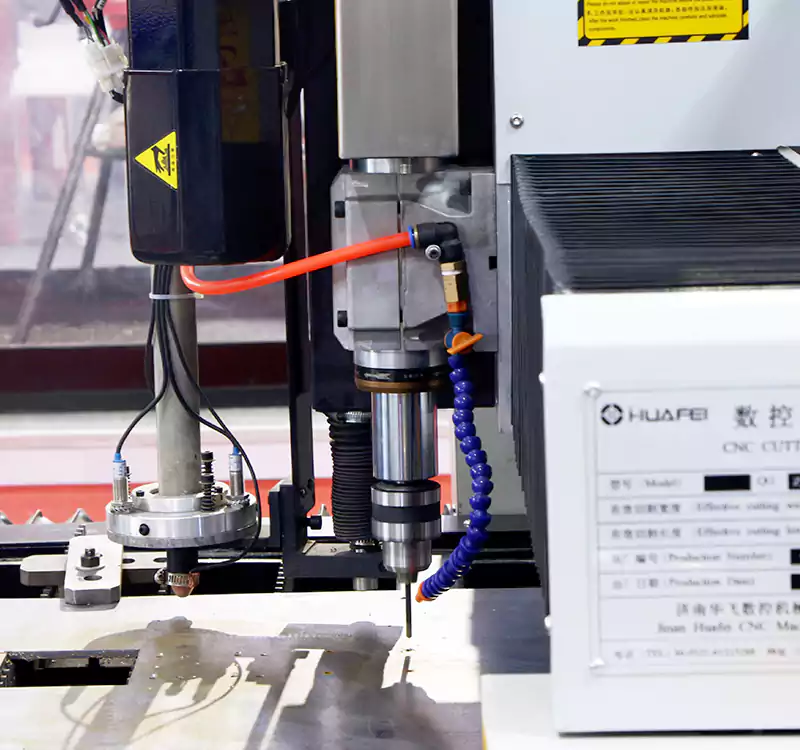

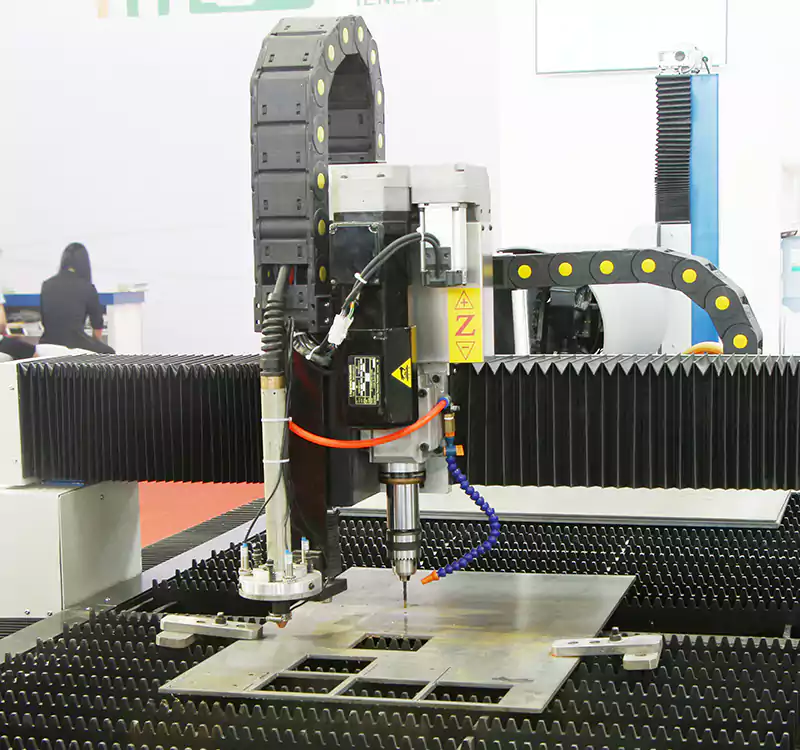

      钻切一体机是一种将钻孔和等离子火焰切割合二唯一的切割设备,可以一次成型,省去了复杂的工艺流程,我们华飞数控设计的这套设备,可以通过数控程序控制一次性完成板材的钻孔、切割工作,在一台设备上可以实现多个工艺流程的操作,省去了多次的上下料过程,极大的提高了设备的利用率;

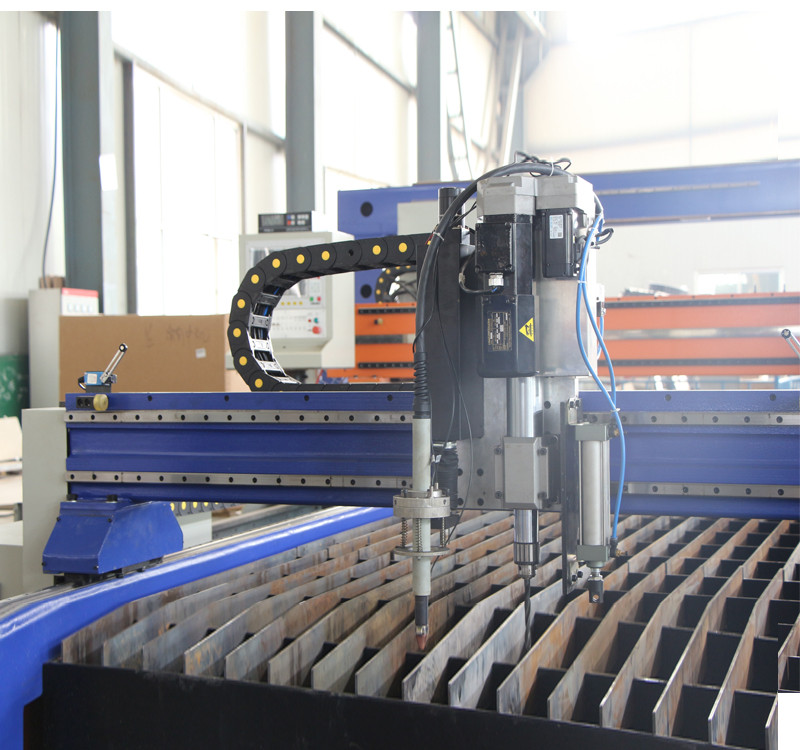

该设备的横梁采用柜式焊接结构,经过热处理后消除应力,使得产品具有良好的刚性,保证不变形,同时因为自重合理,惯量很小,有效提高了精度。

      在纵向驱动方面,我们设计了纵向驱动端架,通过两端的导向轮来调整大导轨的压紧程度,同时配备偏心轮来进行微调,保证整机在运动中的稳定性,并且特别设计了除尘器,可以随时挂扫导轨上面的杂物,延长使用寿命。

      华飞数控的钻切一体机拥有纵横向驱动功能,通过精密的齿轮条进行传动,并且配备进口减速器,设计时我们消除了齿隙,进一步保证了钻切的精度。


设备参数

型号

QGIII  1530

QGIII  1830

QGIII  1840

切割宽度(mm)

1500

1800

1800

切割长度(mm)

3000

3000

4000

机器长度(mm)

4000

4000

5000

数控系统

美国Micro EDGE pro、国产系统F2300\F2500或根据用户需求可选配

等离子电源

美国Hypertherm或根据用户需求可选配

切割厚度

参见相关等离子切割电源

钻孔Z轴行程

≤120  mm

钻孔Z轴快进速度

≤ 120  mm / S 伺服进给(可选气动进给 )

钻头旋转速度

50-1200  n / min  变频调速 (可指定转速 )

钻头尺寸

直径 ≤12 mm

钻孔厚度

2 - 30 mm

钻孔定位精度

±0.15

切割工作台

水槽式切割平台, 同时适用于等离子及钻( 除尘系统另配)

冷却系统和吹尘装置.

  可选配

标准配置

1) 核心处理器:ARM+DSP            控制轴数:2轴联动(可定制三轴)

2)  控制精度:±0.001mm

3) 坐标范围:± 99999.99mm

4) 最大脉冲频率:200KHz;最高运行速度:  15米/分钟

5) 最大程序行数:1万行

 最大单个程序:1M

用户程序空间:256M

时间类分辨率:10ms

系统工作电源:DC +24V直流电源输入

系统工作环境:温度-10℃至+60℃;相对湿度0-95%无凝结

售后服务

1》华飞数控对我公司客户承诺:主机保修一年,可提供上门服务,设备首次上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)可为海外设备提供派遣工程师维护的服务

4》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

5》出厂提供设备必需部件,备件。
