变位机

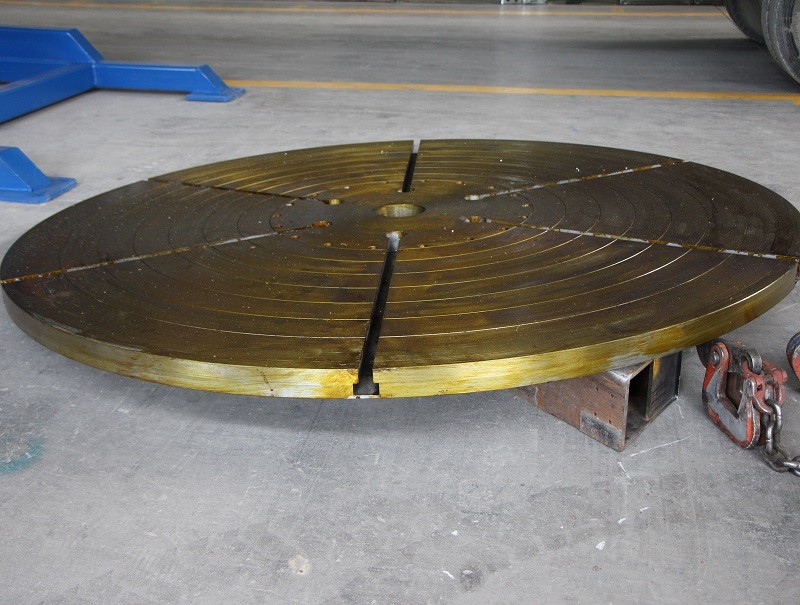

优势特点:①可以变频无极调速②可以自由翻转③适用性广泛④工作台面采用铸件精加工而成,不易受焊接飞溅的损伤⑤机体采用座式结构,设备整体稳定性好

适用范围:应用于各种轴类、盘类、筒体等回转体工件的焊接

产品简介:

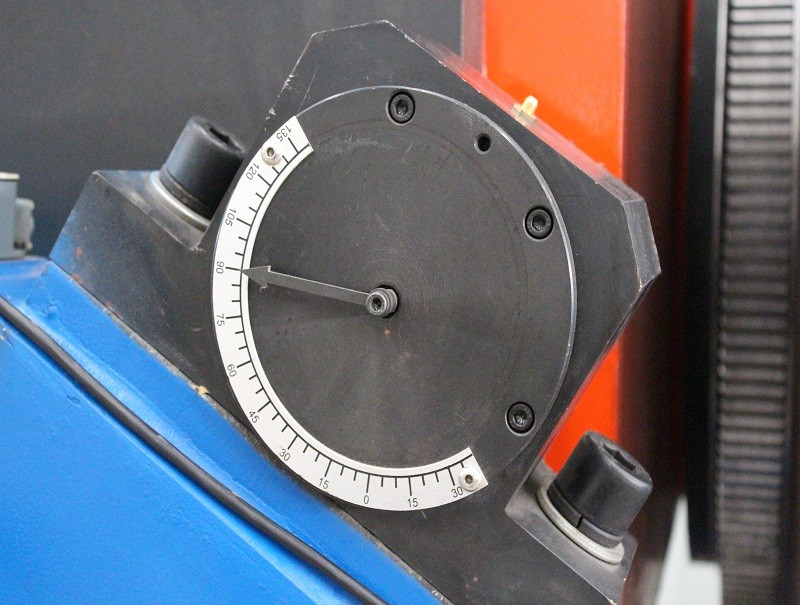

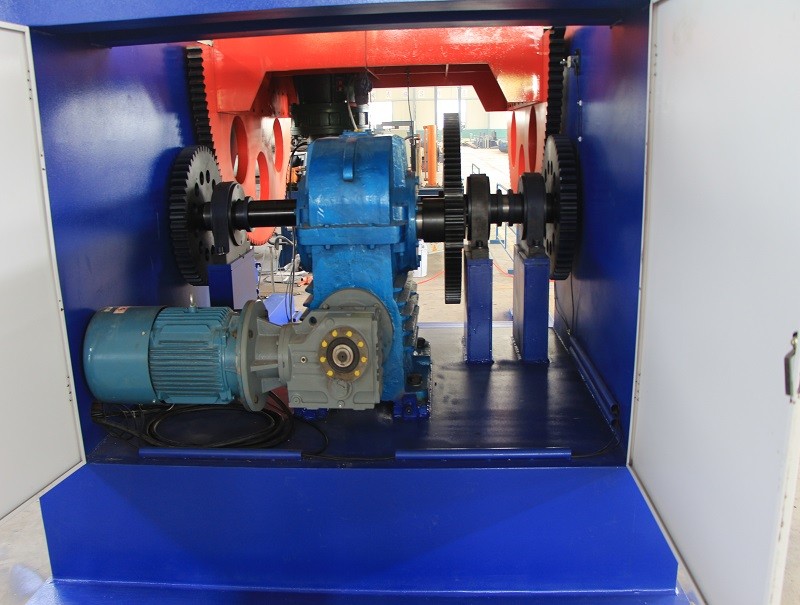

座式定位器由旋转机构、翻转机构、框架和电子控制系统组成。它通过工作台的旋转、翻转使工件处于最佳的焊接或装配位置。工作台旋转采用变频无级调速,工作台通过扇形齿轮或液压缸驱动倾斜。工作台的转角为0~120。可实现与操作机或焊机的联合控制。

分享到 :

  • 邮箱 : jnhfsk@126.com

  • 手机: 18653180816

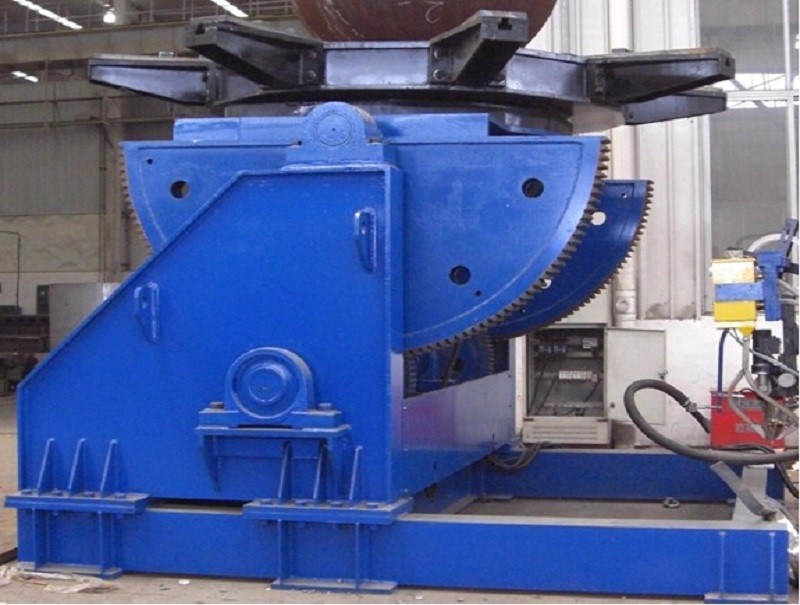

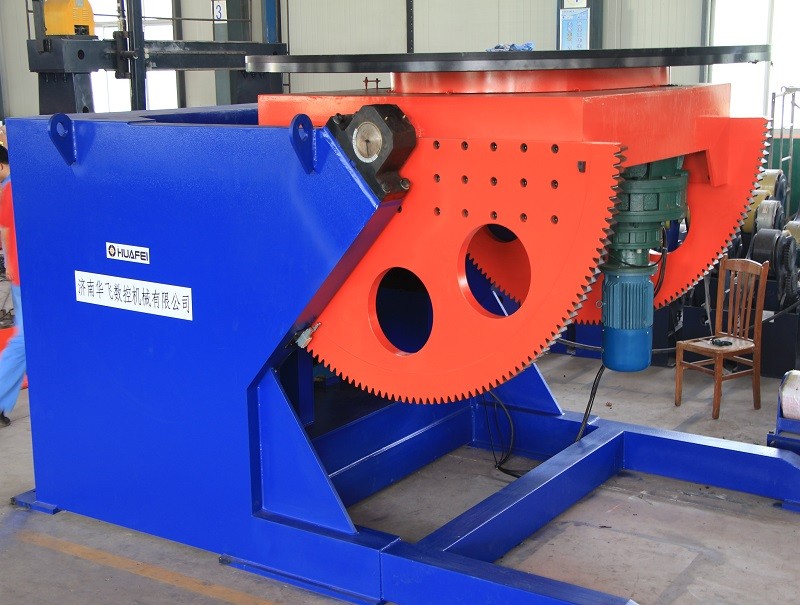

座式变位机由旋转机构、翻转机构、框架和电子控制系统组成。它通过工作台的旋转、翻转使工件处于最佳的焊接或装配位置。工作台旋转采用变频无级调速,工作台通过扇形齿轮或液压缸驱动倾斜。工作台的转角为0~120°。可实现与操作机或焊机的联合控制。

主要技术参数:

型号

BW2-6

BW2-12

BW2-20

BW2-30

BW2-40

BW2-50

BW2-80

BW2-100

BW2-150

BW2-200

基本负荷(kg

600

1200

2000

3000

4000

5000

8000

10000

15000

20000

旋转速度(r/min

0.050.5

0.11

0.030.3

0.030.3

0.030.3

0.050.5

0.020.2

0.020.2

0.020.2

0.020.2

翻转速度(r/min

0.75

0.37

0.37

0.37

0.37

0.25

0.25

0.2

0.15

0.15

翻转角度(°

0120

0120

0120

0120

0120

0120

0120

0120

090

090

工作台直径(mm

800

1100

1100

1400

1400

1600

1800

2000

2200

2500

工作台面高度(mm

1000

1250

1250

1600

1600

1800

1800

2100

2300

2600

允许工件偏心

偏心距

150

200

200

200

200

200

200

200

200

200

重心距

200

250

300

300

300

300

350

400

500

600

回转电机功率(kw

0.37

1.5

1.5

1.5

2.2

2.2

3

5.5

4

5.5

翻转电机功率(kw

0.75

0.75

1.1

1.1

3

3

4

3

7.5

1

配置:

三爪卡盘,导轨和气动顶尖,固定焊炬位置 ,实现对工件的自动夹紧功能。同时加装的控制器可以控制工作台的旋转与焊枪开关同步开启,并能实现焊接时间的自动控制。



该设备在变位机基础上加装。所有附件可与工作台的翻转随动,并且可以实现焊枪或割枪上下、左右、前后及角度的自由调整;卡盘和气动顶尖用来夹紧并对工件定位,以保证工件定位精度及焊接或切割质量。通过工作台的回转、翻转使工件处于最佳焊接或装配位置,实现自动或半自动焊接或切割;该设备还可作为机器人周边设备与机器人配套。

售后:

()安装验收:

设备运到甲方现场后,我公司将派调试人员及肯比人员免费为其安装调试培训。

设备基础由乙方提供图纸,甲方制作(材料由甲方自备),施工中乙方给予协作。

()人员培训:

乙方免费为甲方培训机械维修、电器维修、编程及操作(培训内容满足甲方的相关工作需求)。培训在甲方场地进行。具体时间由乙方书面通知甲方。经培训考核合格后,方上岗实际操作。

(三)售后服务

1》华飞数控对我公司客户承诺:主机保修一年,可提供上门服务,设备首次上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)。4》可为海外设备提供派遣工程师维护的服务

4》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

5》出厂提供设备必需部件,备件。
