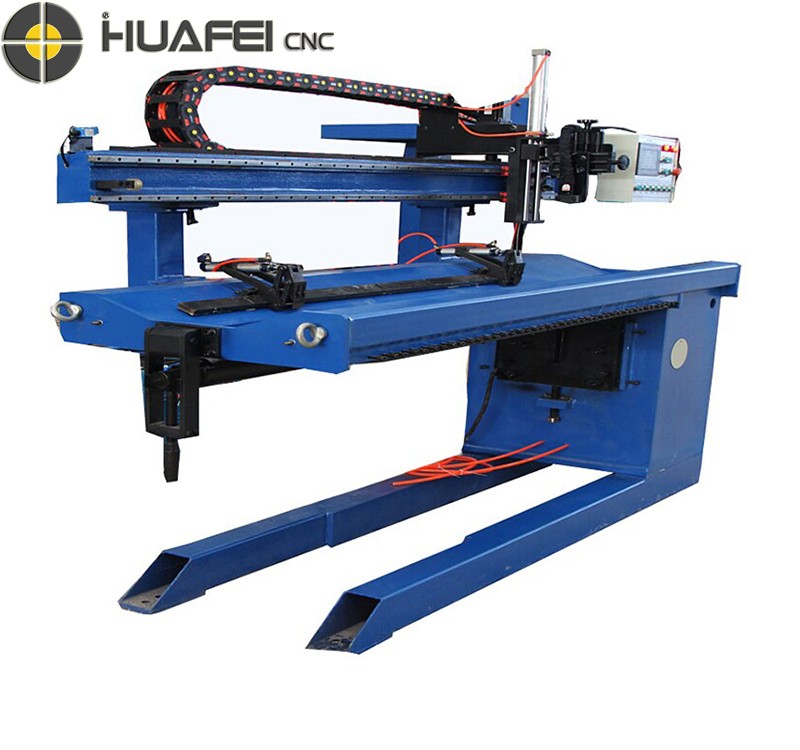

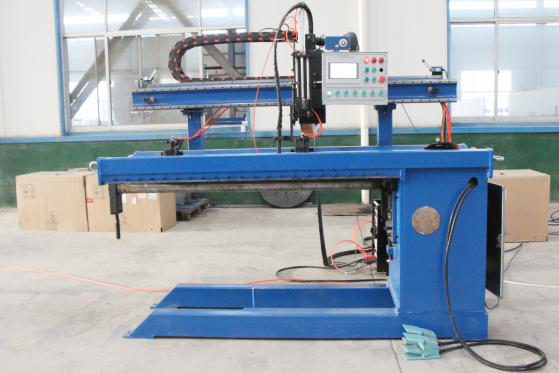

纵缝焊专机

优势特点:①工作速度快,焊缝美观大方②节省人工的费时费力③采用PLC控制系统

适用范围:用于进行高质量、低变形的直线性焊缝的焊接应用。如:石油化工容器、太阳能热水器、电热水器、管道制造、汽车等行业机械化焊接生产。

产品简介:

工件压紧采用琴键式气动压紧装置,工件受力均匀,工件变形小。用于进行高质量,低变形的直线性焊缝的焊接应用。采用PLC控制,实现无级调速。

分享到 :

  • 邮箱 : jnhfsk@126.com

  • 手机: 18653180816

      用于圆筒的纵缝焊接与平板的纵缝对接。适应气保焊,埋弧焊,氩弧焊等多种焊接方式。实现单面焊接,两面成型,保证焊接质量。有背气保护装置,保护工件在焊接过程中不易变形,以及反面焊缝成型美观。设备采用PLC控制,实现全自动焊接运行!广泛引用于石油化工、压力容器、热水罐、电力建设、不锈钢制品等多种行业。



技术参数:

项目名称


ZF-1000

ZF-1500

ZF-2000

ZF-2500

ZF-3000

可焊工件长度(mm)


≤1000

≤1500

≤2000

≤2500

≤3000

可焊工件直径(mm)


100-750

120-750

160-750

200-750

270-750

可焊工件板厚(mm)


1.0-6.0

机头行走速度(mm/M)


220-2200

焊枪提升行程(mm)

300

焊枪微调行程(mm)

Y=100、Z=100

控制器电源规格

单相AC220v 50Hz

设备外形尺寸(mm)


1700x900x1900

2400x1000x2100

2900x1000x2100

3450x1050x1750

4340x1050x1800


表单配置:

支撑芯轴(不带水冷)、紫铜焊接衬垫(衬垫成形凹槽尺寸根据工件厚度、材质、焊接工艺决定)、紫铜琴键压指、100mm焊枪气动升降机构(承载20kg)、60mm行程两维手动调节机构、通用弧焊控制器(可适应TIG/MAG/PAW)。

选项功能:水冷支撑芯轴、带背气保护功能衬垫、不锈钢衬垫、气动/手动对中装置、TIG送丝装置、ALC弧长跟踪器、气动挂钩、电动十字滑板、焊缝跟踪装置、辅助上下料小车、埋弧焊机头及控制器。

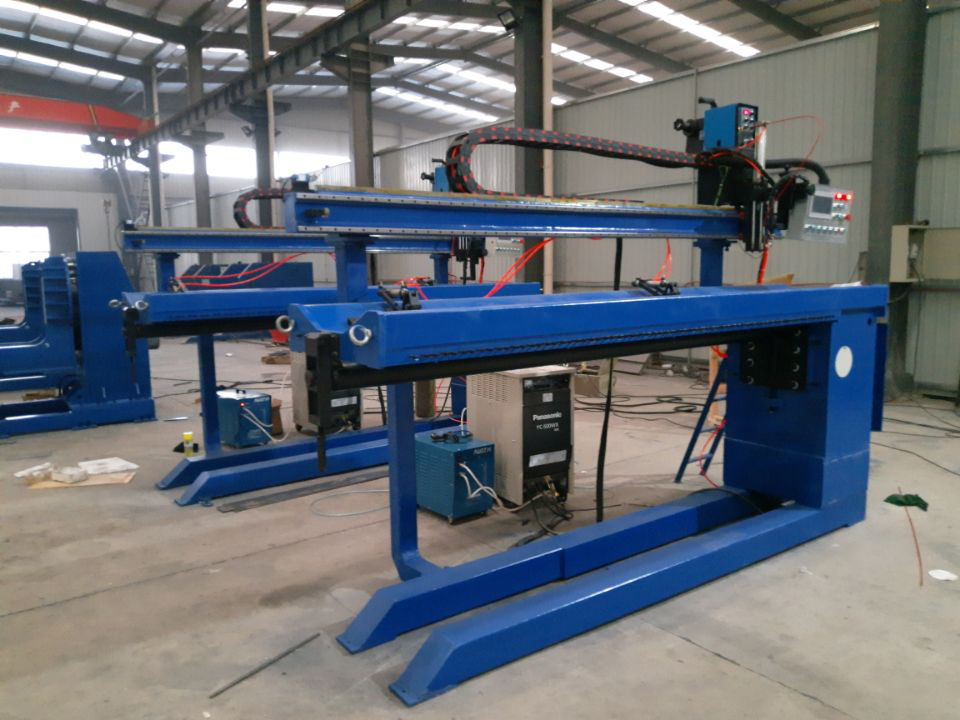

主机架

框架式焊接结构,满足设备长期使用时的稳定性。底座可用地脚螺钉固定。

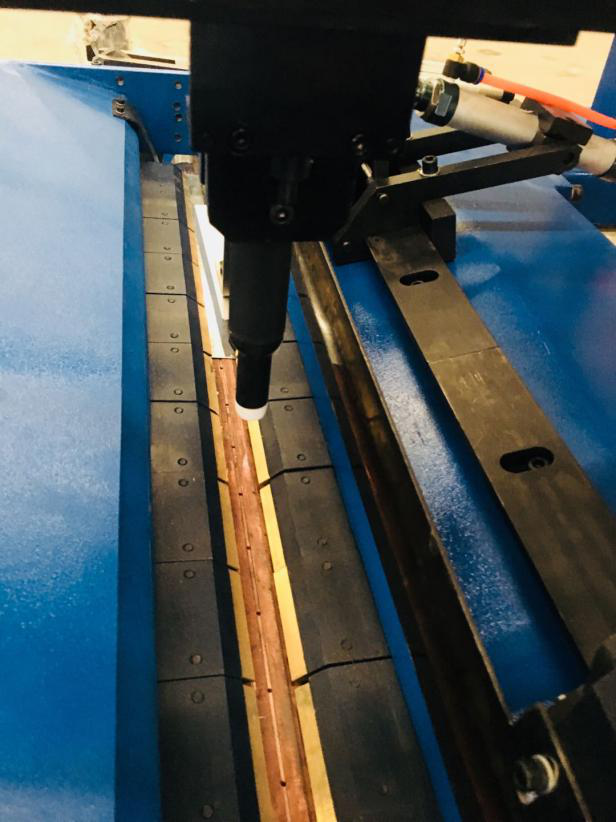

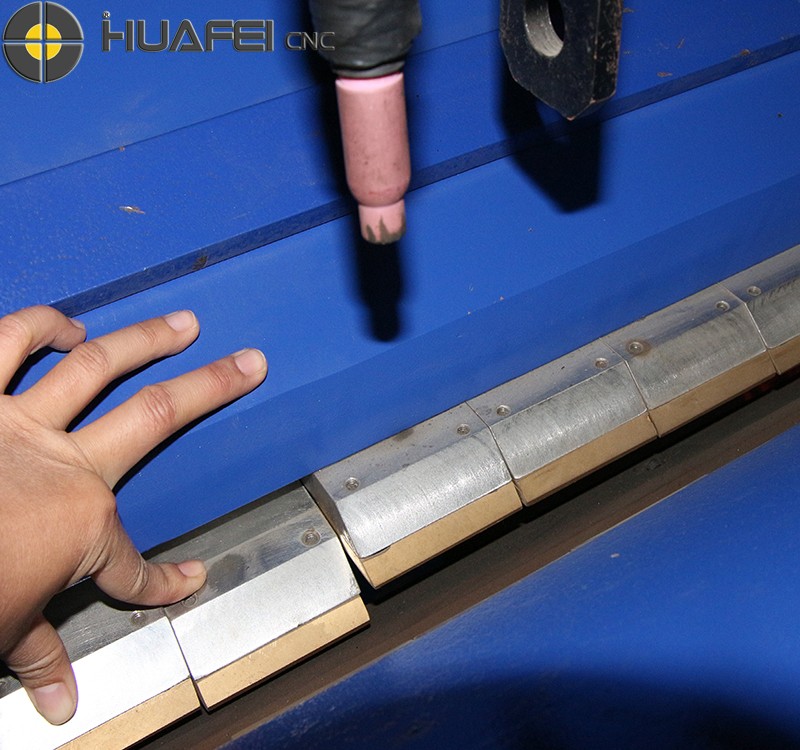

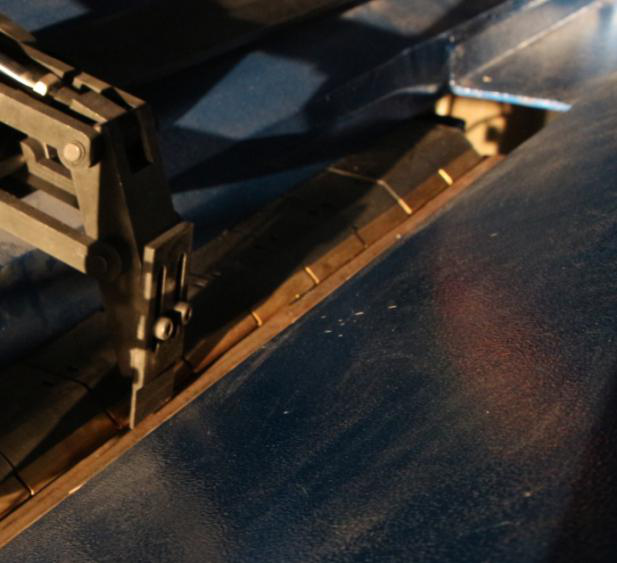

 琴键式气动夹具

采用琴键压紧式机构,提供均匀稳定的工作夹持和冷却效果。工件受力均匀变形小。

为  薄壁工件的优质、高效、无变形焊接提供可靠  保障。

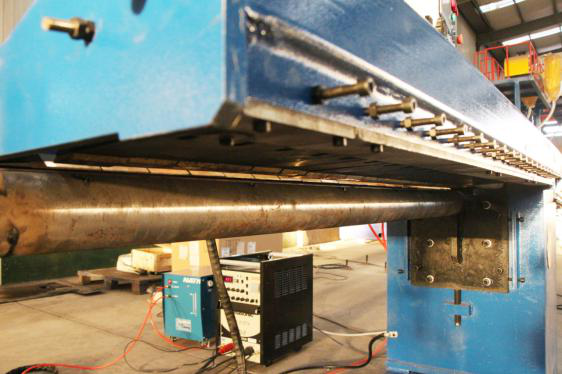

焊接芯轴

可以适应不同板厚的焊接需要。


气动对中机构

非常轻松、容易地完成焊缝对中。

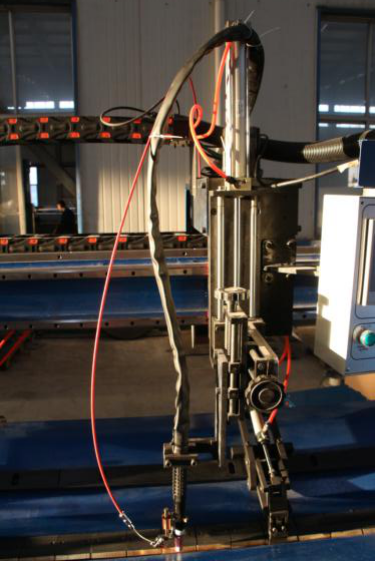

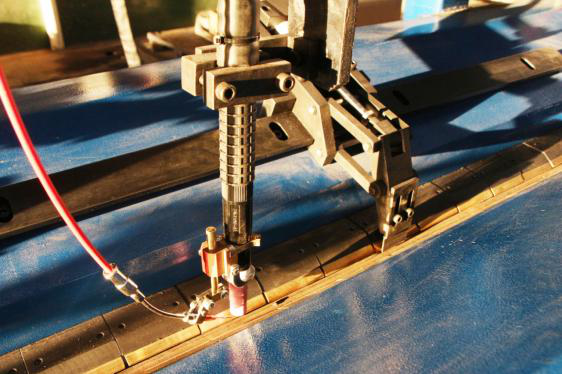

 焊枪行走机构

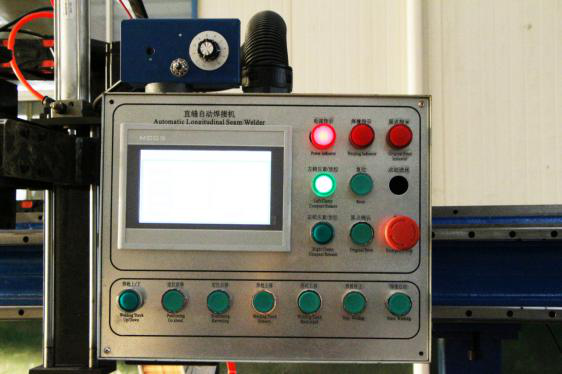

操作面板

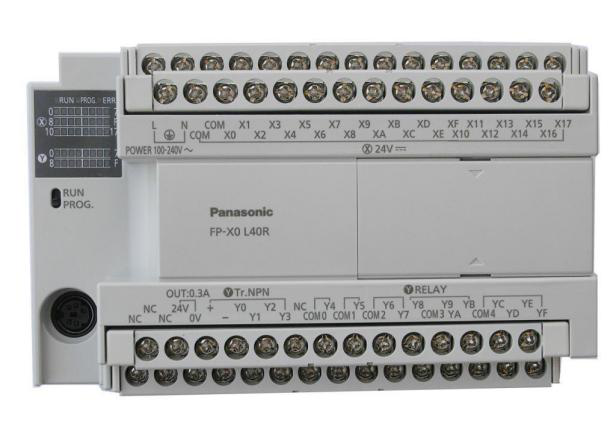

Plc


多语言界面可选




背气保护

焊接过程背气保护,阻隔与空气发生反应,保证焊缝美观。




案例产品:


纵缝焊专机


售后服务:


(一)安装验收:

设备运到甲方现场后,我公司将派调试人员及肯比人员免费为其安装调试培训。

设备基础由乙方提供图纸,甲方制作(材料由甲方自备),施工中乙方给予协作。

(二)人员培训:

乙方免费为甲方培训机械维修、电器维修、编程及操作(培训内容满足甲方的相关工作需求)。培训在甲方场地进行。具体时间由乙方书面通知甲方。经培训考核合格后,方上岗实际操作。

(三)售后服务

1》华飞数控对我公司客户承诺:主机保修一年,可提供上门服务,设备首次上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)。

4》可为海外设备提供派遣工程师维护的服务

5》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

6》出厂提供设备必需部件,备件。
