磨盘磨辊在线堆焊设备

优势特点:主轴小车驱动采用伺服电机、机头升降前后行走采用线性模组,保证机械精度,焊后辊面平整度好。采用床头床尾双卡盘形式,床尾可移动;配备双工位、双主轴驱动,可同时堆焊双辊,也可单机头或双机头同时堆焊单辊

适用范围:广泛应用于堆焊钢厂,水泥厂的轧辊、连铸辊、挤压辊的堆焊修复

产品简介:

采用床头床尾双卡盘形式,床尾可移动;配备双工位、双主轴驱动,可同时堆焊双辊,也可单机头或双机头同时堆焊单辊

分享到 :

  • 邮箱 : jnhfsk@126.com

  • 手机: 18653180816

产品介绍

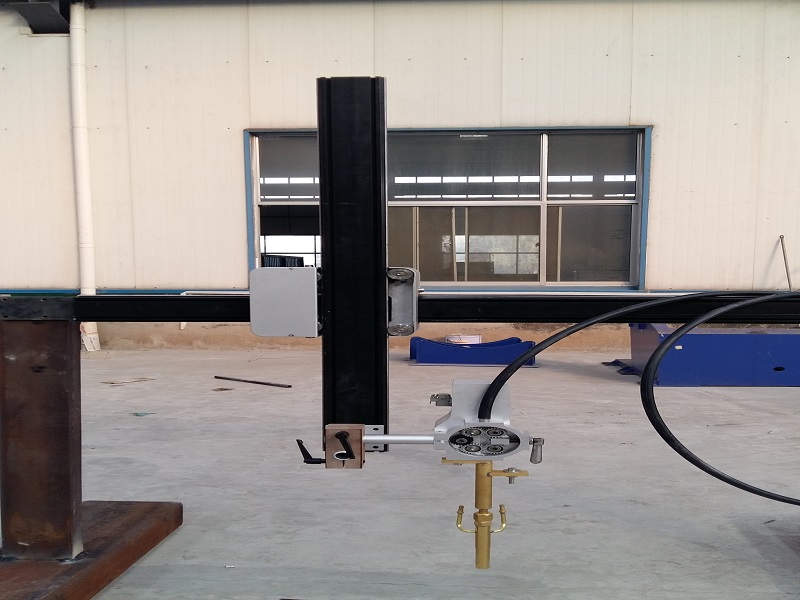

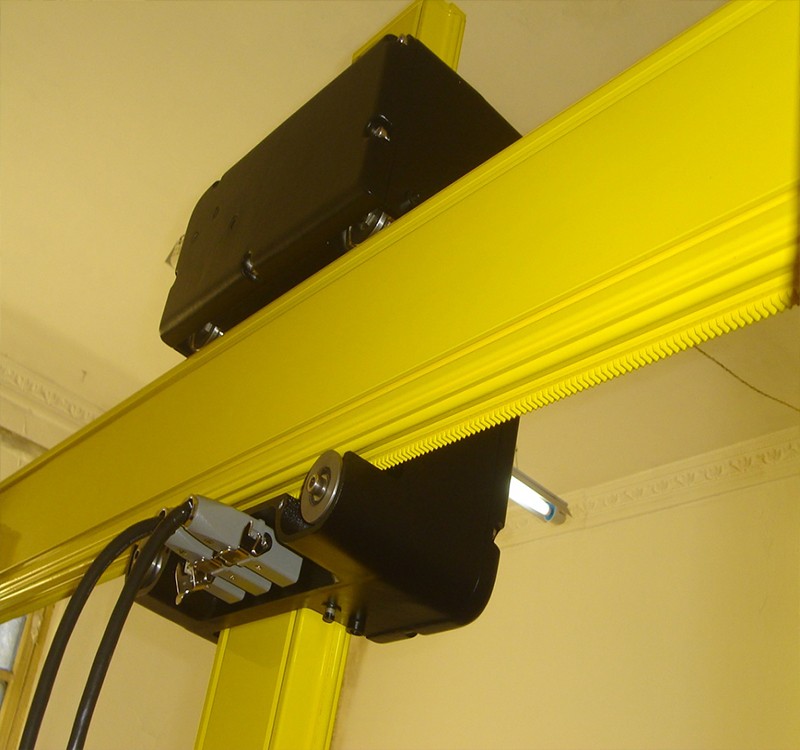

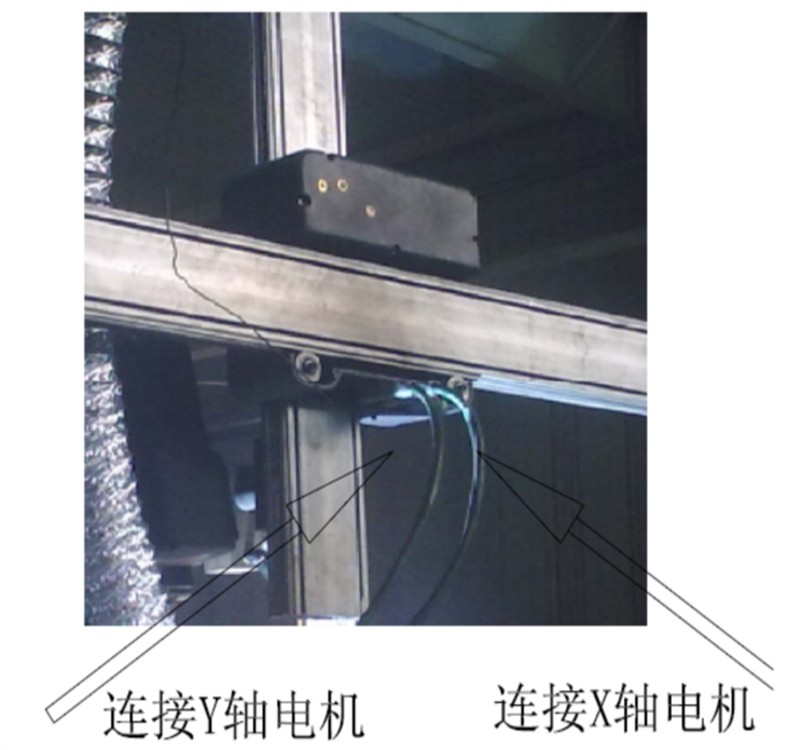

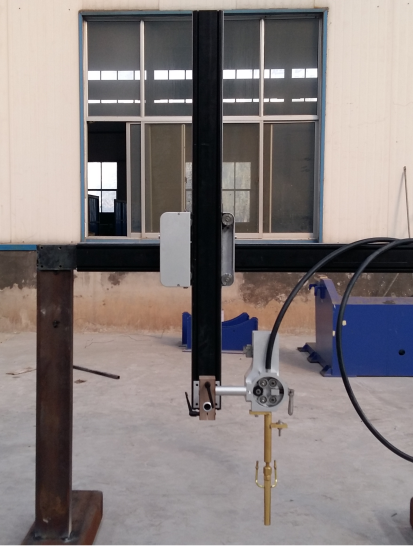

   高精度焊接十字架由焊接十字架和行走小车组成,材料为铝合金。水平和垂直运动都为步进控制,焊枪采用水冷方式,可连续进行焊接作业。控制操作系统由触摸屏,控制盒和手控盒组成。

焊接操作机也可对金属容器、金属焊接结构件进行各种焊缝、各种方式的焊接、各种方式的焊接。广泛应用于风电设备、压力容器、石化、管道、钢结构、锅炉、造船、堆焊修复等众多行业。

可以根据用户的要求定制。也可加装电动拖板、内伸缩臂、载人装置和维护爬梯,还可配套各种跟踪及监控、电弧摆动、焊剂回收输送装置等。操作机控制系统采用数字化控制方式,操作便捷、控制精确,和其它设备联动控制方便。


产品特点

该套设备采用专用明弧堆焊电源其对电弧的精确控制,使堆焊过程飞溅小,焊道成型好。

  根据客户需要可实现自动化焊接

  焊枪摆动器(选配):采用步进电机、直线导航、滚轴丝杠构成的滑台实现摆动焊接,用于工件的局部修补和平板堆焊,摆动幅度0-80mm

  调整精度为±2mm,最大超调梁:3mm

  适用于各种尺寸磨辊/盘瓦明弧堆焊,可以选用直径Φ1.2mm、Φ1.6mm、Φ2.4mm、Φ2.8mm、Φ3.2mm的药芯焊丝,焊件表面平整美观

  操作架安装拆卸方便

  既可轴向堆焊又可环向堆焊

  机头焊炬与工件距离可自动调节

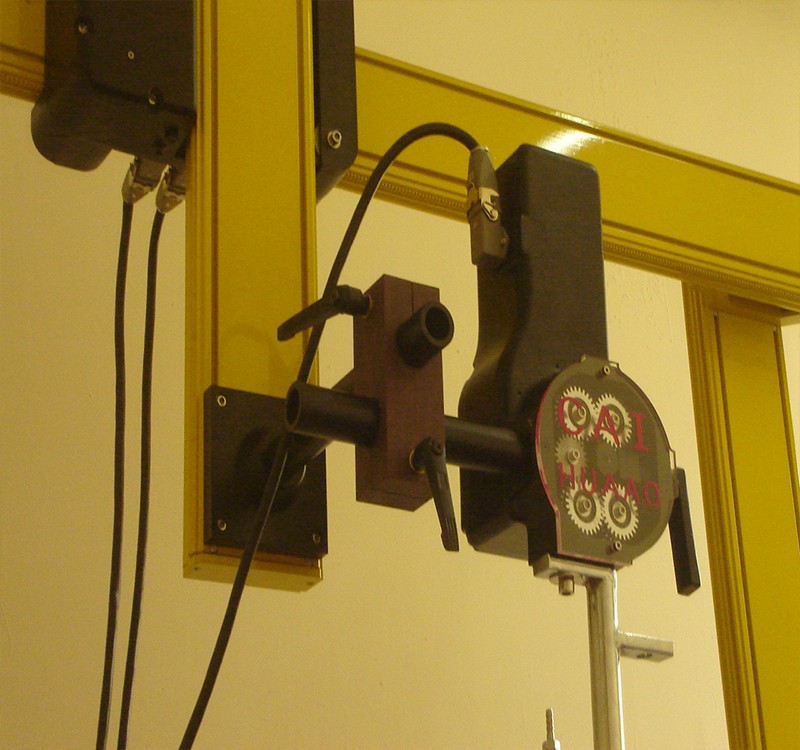

  四轮送丝机无需校直机构即可实现平滑顺畅的送丝(进口送丝机)

  采用循环水冷焊枪更适合大电流焊接



  可以使用直径为Φ1.2-2.8mm的各种过程和进口焊丝,实用性更强

设备参数

型  号

磨盘磨辊在线堆焊设备

控制方式

数字编程控制

工件直径

Φ300--1000mm

工件外径

Φ150—Φ500mm

工件长度

双头焊2X2000mm ,单头焊5000mm

工件最大重量

5000kg

焊丝直径

φ0.8~1.6(常用为φ1.2)

额定载荷

25 kg

力矩

700Kg-cm

电源

220V,50Hz,2A

焊接方式

埋弧堆焊

焊接工艺

可用但不限于螺旋式堆焊,步进式堆焊,摆动堆焊

注:

1、工件状态:工件焊接面平整,对接焊缝最大间隙小于1.5mm

2、工件表面状态:无油污、严重锈蚀等

3、工件焊接前状态:焊接前工件点焊牢固,清洁焊点

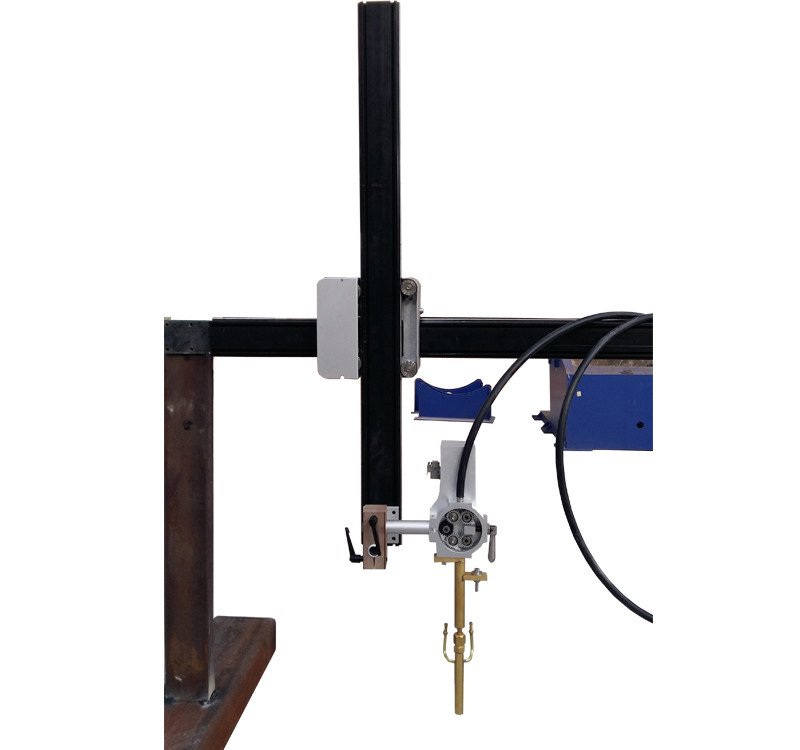

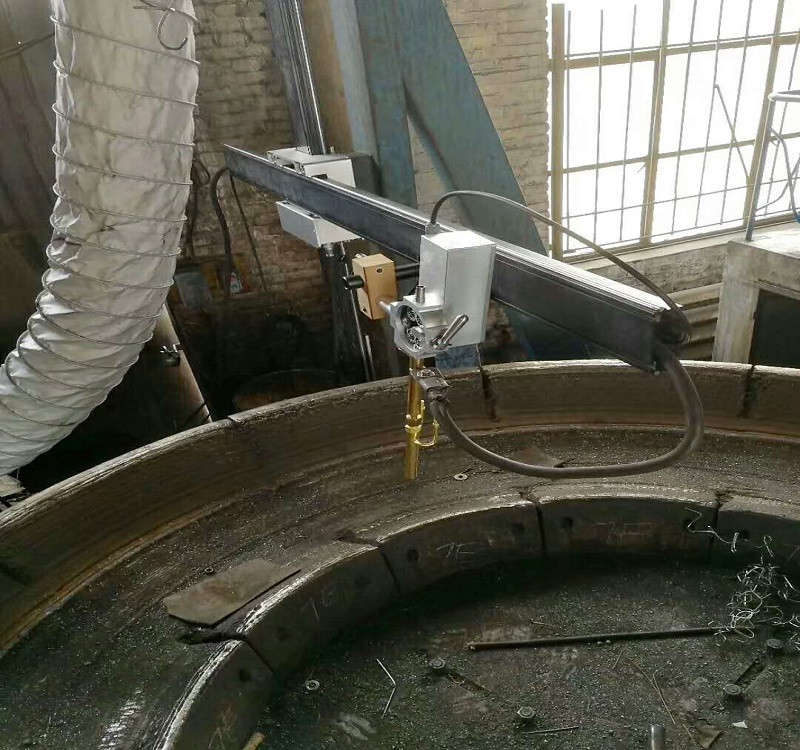

磨盘磨辊在线堆焊设备(图2)

基本配置

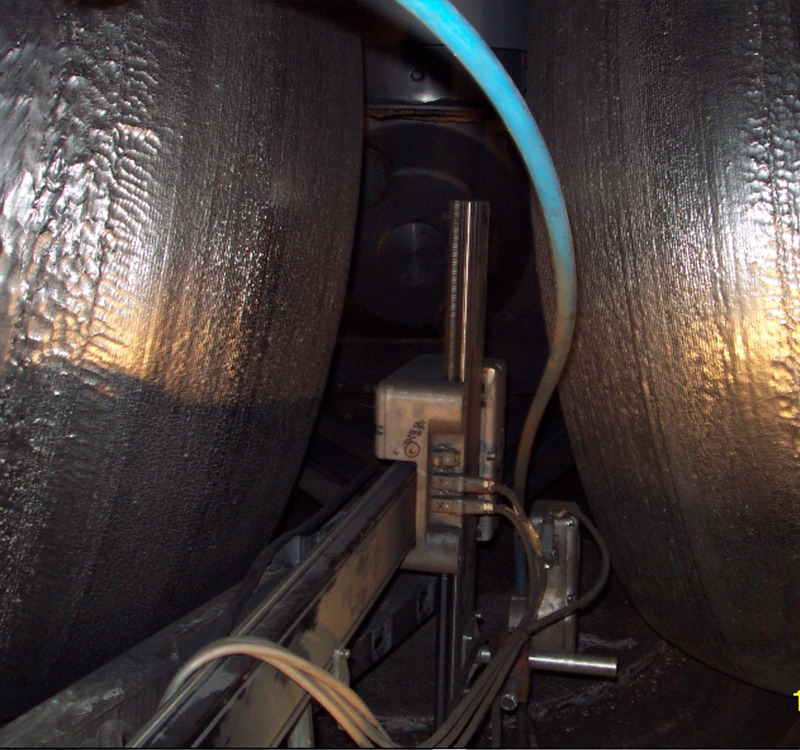

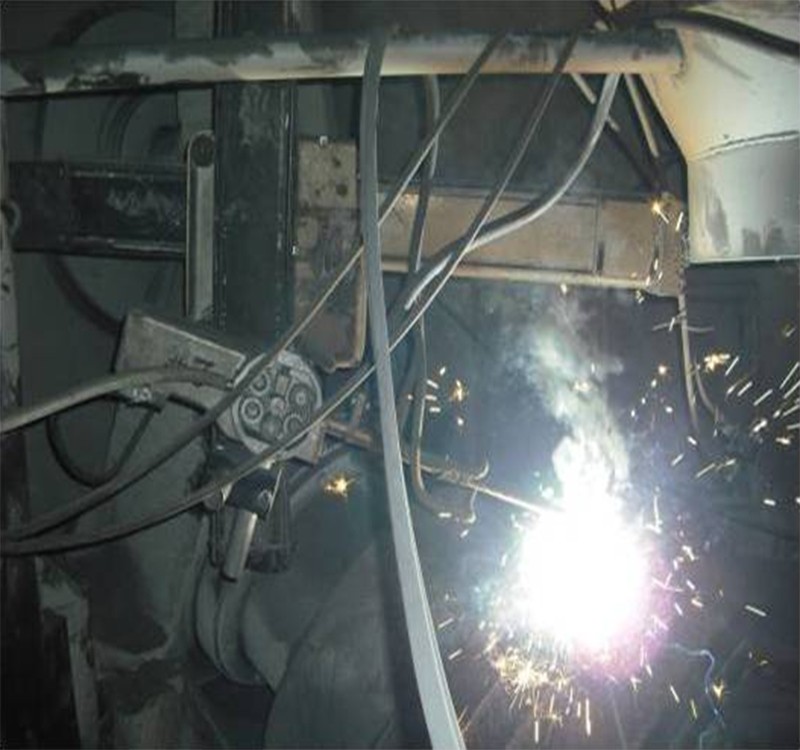

该自动明弧在线磨辊/盘瓦修复系统主要由以下部件组成:

·顶级堆焊专用焊接电源

·带变频调速器控制柜

·操作架

·防尘滑架

·焊枪角度调整期

·专用水冷焊枪

·水冷器

·专用送丝机

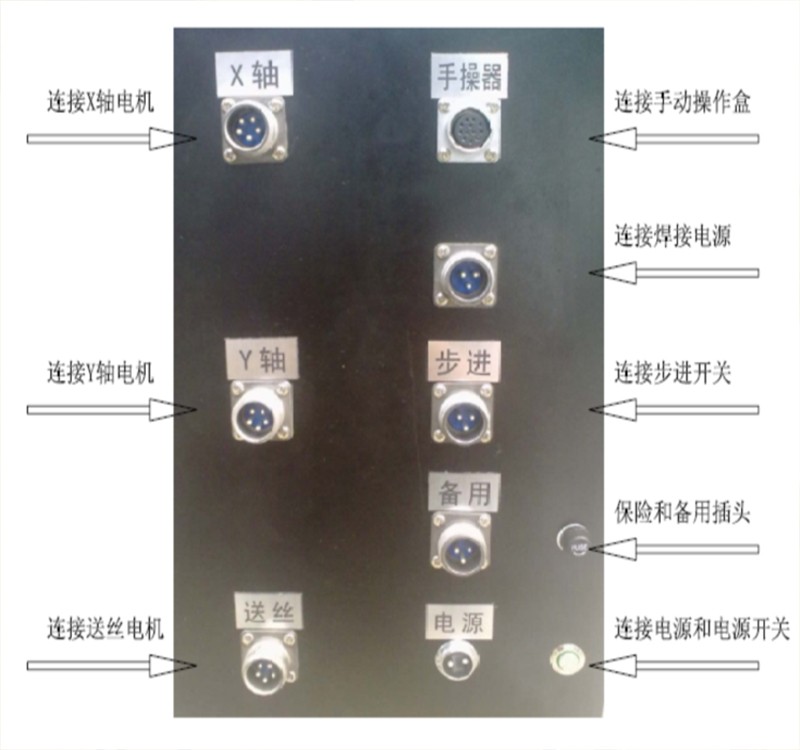

·移动式操作盒


安装、调试、验收及服务

(一)设备安装调试

1)我公司负责设备的安装、调试在接到买方通知后,3日内到达现场进行安装调试。

2)设备安装调试合格后,我公司提供现场跟踪服务两周。

3)我方调试人员遵守甲方生产现场安全管理制度,对自身安全行为负责。

4)甲方负责设备基础施工、地脚二次灌浆。在设备安装调试前须做好基础制作和准备工作,配备电源、起重设备等必要的设施和工具。

5)甲方负责准备设备所需机械油,指配操作工人配合安装调试,为我公司安装人员提供工作方便

(二)人员培训:

乙方免费为甲方培训机械维修、电器维修、编程及操作(培训内容满足甲方的相关工作需求)。培训在甲方场地进行。具体时间由乙方书面通知甲方。经培训考核合格后,方上岗实际操作。

(三)售后服务

1》华飞数控对我公司客户承诺:主机保修一年,可提供上门服务,设备首次上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)。

4》可为海外设备提供派遣工程师维护的服务

5》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

6》出厂提供设备必需部件,备件。
