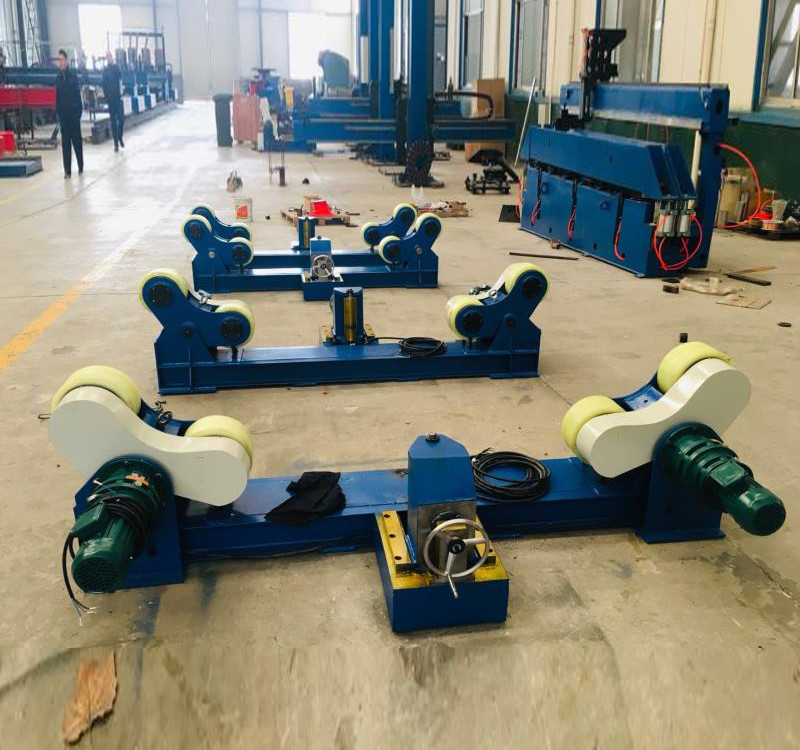

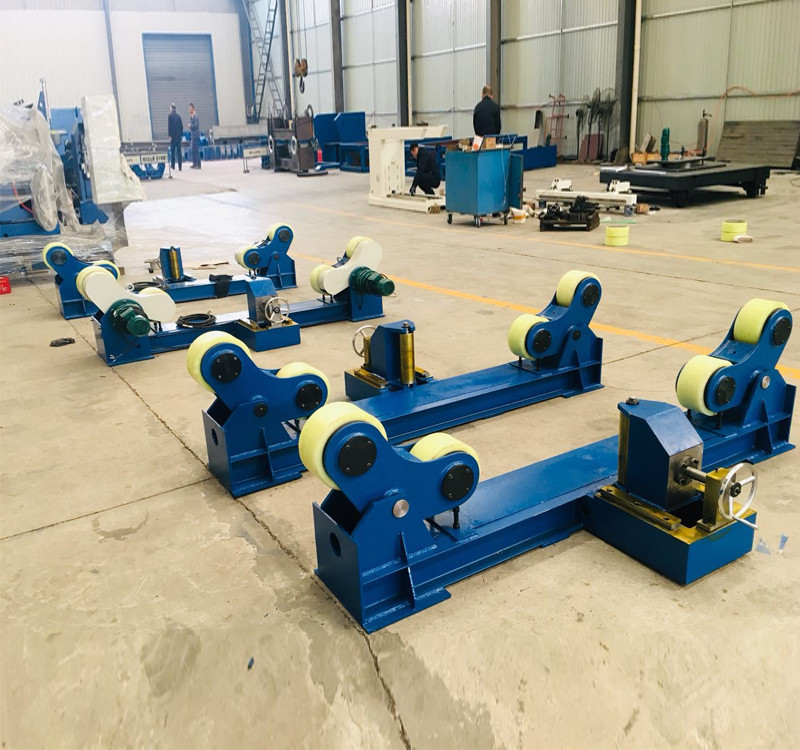

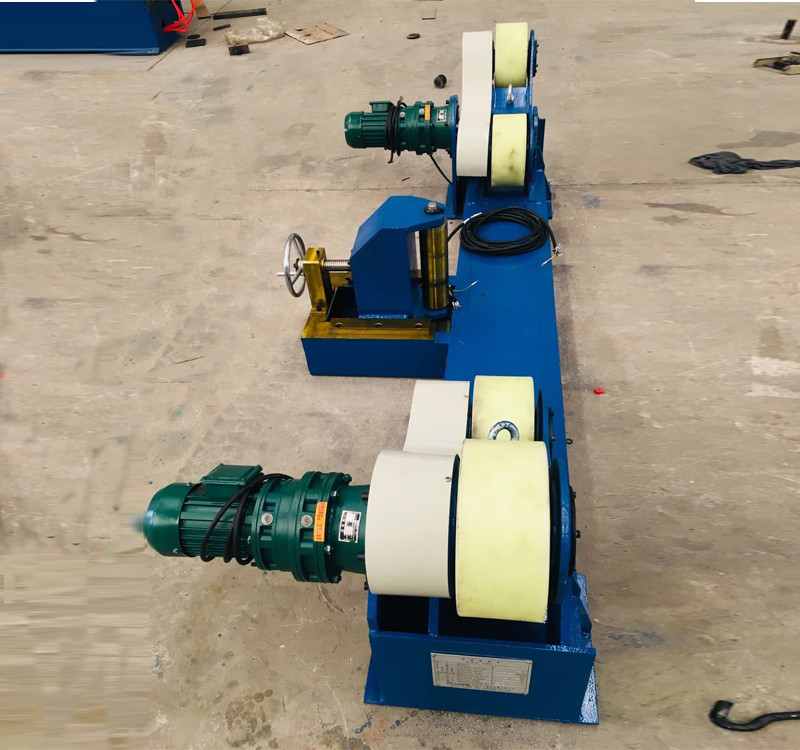

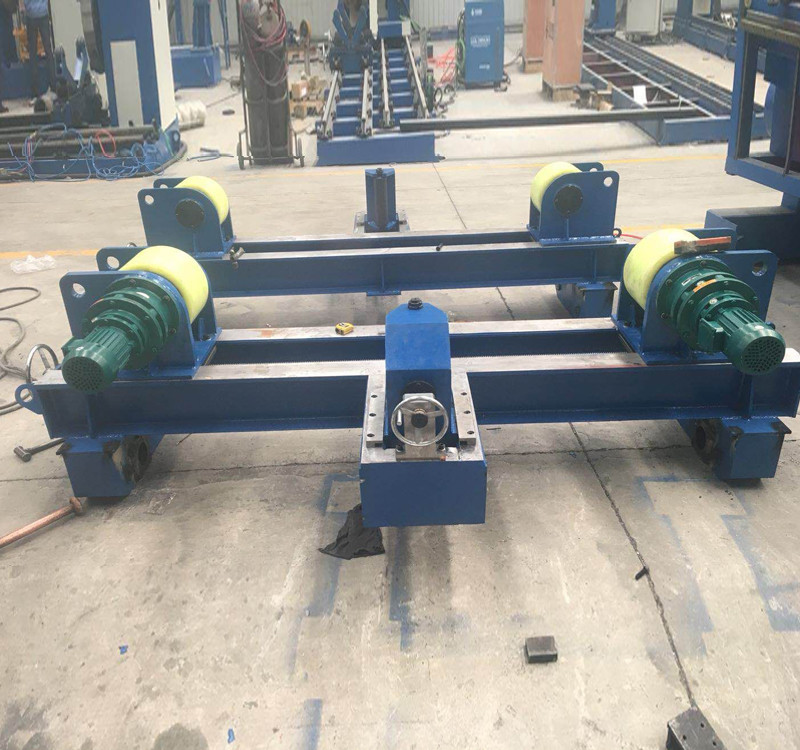

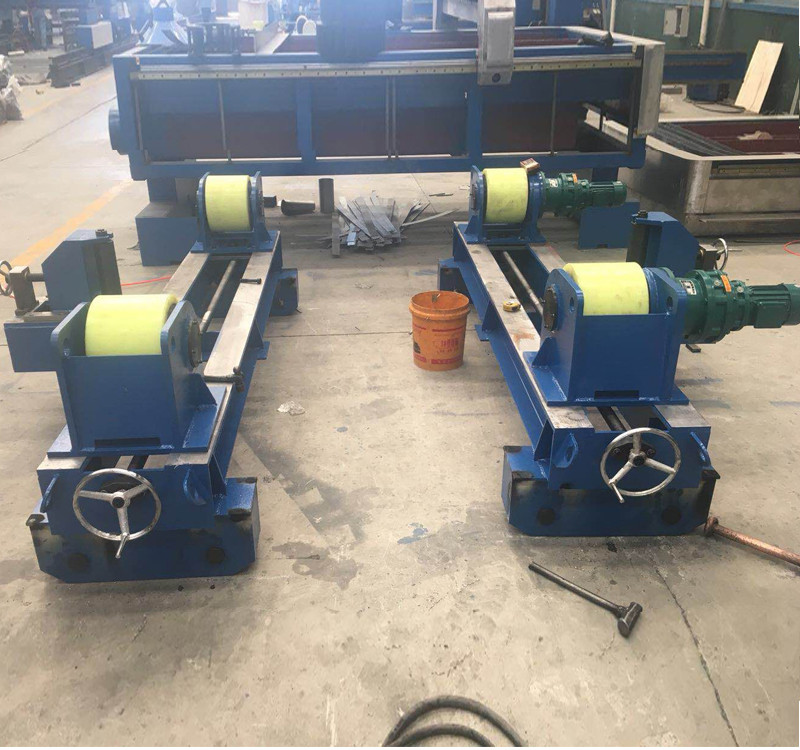

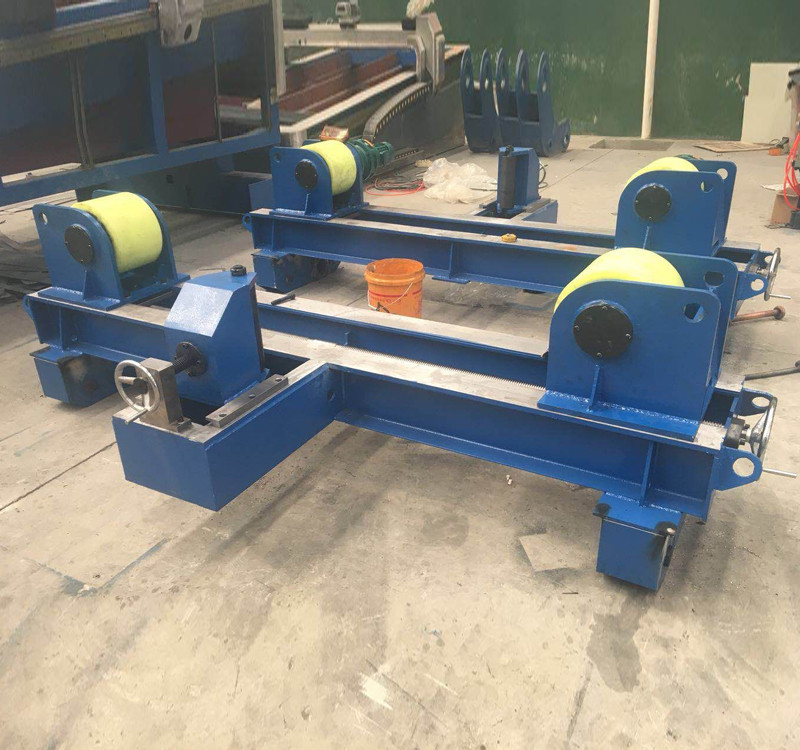

防窜式滚轮架

优势特点:承载驱动能力强,反应速度快,稳定性精度良好,人机界面操作更简单直观

适用范围:主要用于重型容器(如核电设备、石化设备、电站锅炉)厚壁工件环缝的焊接。

产品简介:

防窜焊接滚轮架在可调式滚轮架的基础上将从动架的滚轮做成可升降式,利用光电编码器检测工件的窜动量,系统控制器控制从动滚轮的升降。位移检测架放置在工件的一端,检测轮压在工件的端面上(端面必须经过加工),检测轮能随工件一起转动,当工件轴向移动时,检测轮会随工件一起随动,光电编码器检测到工件的窜动量和窜动方向,其信号输入到系统控制器进行处理。控制器会根据窜动量的大小来调节从动滚轮的升降行程、升降速度和升降...

分享到 :

  • 邮箱 : jnhfsk@126.com

  • 手机: 18653180816

产品介绍

包括底座、主动滚轮、从动滚轮、支架、传动装置,动力装置驱动等组成。传动装置驱动主动滚轮,利用主动滚轮与圆筒类工件之间的摩擦力带动工件旋转实现变位,可实现工件的内外环缝和内外纵缝的水平位置焊接,配套自动焊接设备可实现自动焊接,能大大提高焊缝质量,减轻劳动强度,提高工作效率。焊接滚轮架还可配合手工焊或作为检测、装配圆筒体工件的设备。

防窜滚轮架是在可调式滚轮架的基础上将从动滚轮设计为可升降式,通过被动轮组的升降来调节工件的窜动以及工件组装时所需高度的调节,主要用于重型容器(如核电设备、石化设备、电站锅炉)厚壁工件环缝的焊接。

该滚轮架利用检测装置(精细小滚轮)达到防窜目的。将小滚轮(检测轮)紧靠工件端面,工件的微小轴向移动,也使滚轮作相应的移动,其后有高精度直线位移传感器把移动的信息传送到电控箱内的控制系统,执行系统进行通过调节从动轮的升降行程、升降速度来达到防窜目的。工件的防窜精度可控制在±2mm内

防窜式滚轮架

设备参数

型号

CZE-100

CZE-300

CZE-500

CZE-800

CZE-2000

承载吨位

100

300

500

800

2000

金属轮尺寸mm

Φ500x200

Φ800×300

Φ1000×350

Φ1000×400

Φ1100×550

滚轮转速m/min

100-1000

100-1000

100-1000

100-1000

100-1000

工件直径mm

800-6000

1000-6500

1200-6500

1200-8000

4000-6300

电机功率kw

2X4

2x5.5

2x7.5

2x11

2x7.5

产品配置

防窜式滚轮架包括底座、主动滚轮、从动滚轮、支架、传动装置,动力装置驱动等组成

售后服务

1》华飞数控对我公司客户承诺:主机保修一年,可提供上门服务,设备首次上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)。可为海外设备提供派遣工程师维护的服务

4》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

5》出厂提供设备必需部件,备件。
