筒体环缝单头焊接专机

优势特点:环缝自动焊专机易于操作、安装、可替换大量熟练焊工,获得优质、高效焊接过程。该设备由法兰自动环缝主机、气保焊接电源、精密焊接摆动器、自动送丝机构组成。

适用范围:简体环缝焊接专机主要应用于细长管两端环缝的自动焊接,可以高效地用于管-管对接,管-法兰对接,管-弯头对接的环缝操作。

产品简介:

该环缝焊接专机适用于碳钢环缝自动焊接,焊接板厚范围3mm,焊接外观美观,焊缝宽度、余高均匀,在自动焊接过程中,您只需各处相应开关信号,就可以连续地、一次性地完成整道焊缝的焊接,而无需中途停止焊接过程

分享到 :

  • 邮箱 : jnhfsk@126.com

  • 手机: 18653180816

产品介绍

  简体环缝焊接专机主要应用于细长管两端环缝的自动焊接,可以高效地用于管-管对接,管-法兰对接,管-弯头对接的环缝操作。

  该环缝焊接专机适用于碳钢环缝自动焊接,焊接板厚范围≥3mm,焊接外观美观,焊缝宽度、余高均匀,在自动焊接过程中,您只需各处相应开关信号,就可以连地、  一次性地完成整道焊缝的焊接,而无需中途停止焊接过程,这样将极大地提高焊接效率,同时获得高品质的焊缝。

      环缝自动焊专机易于操作、安装、可替换大量熟练焊工,获得优质、高效焊接过程。

      该设备由法兰自动环缝主机、气保焊接电源、精密焊接摆动器、自动送丝机构组成

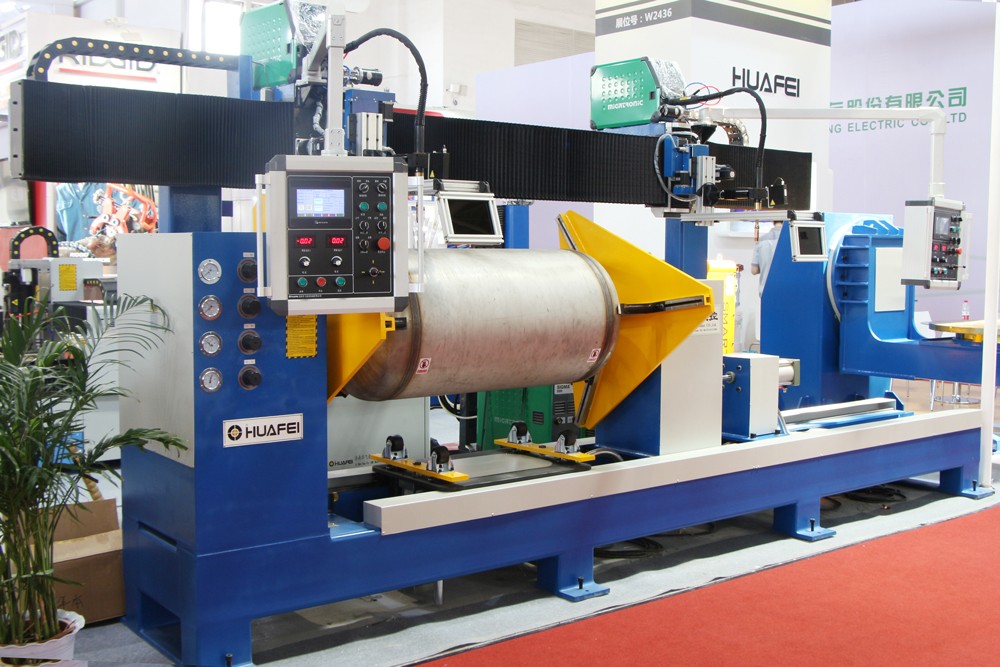

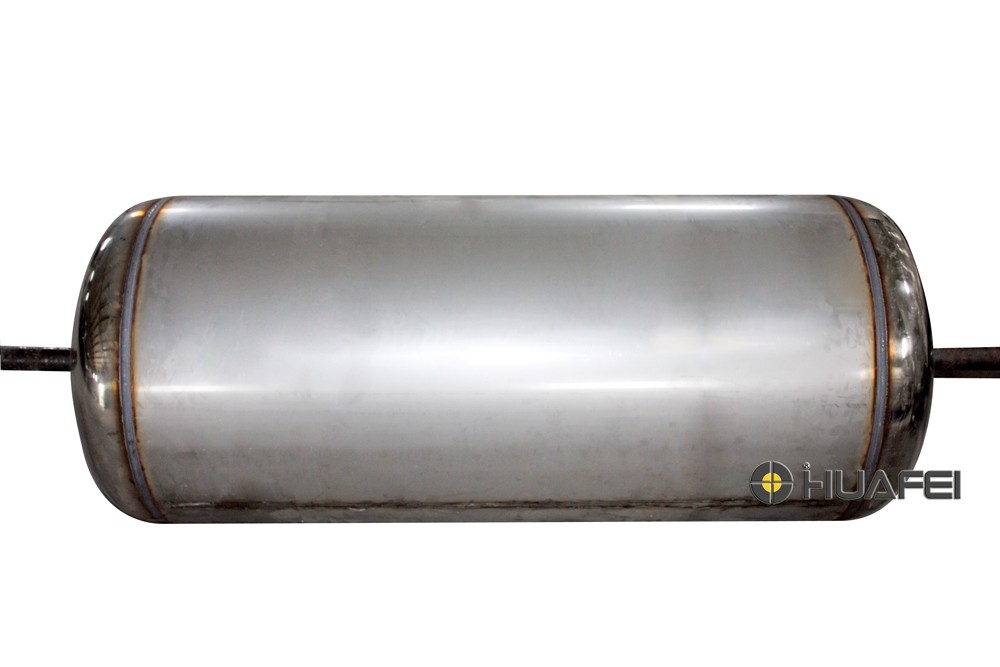

筒体环缝单头焊接专机(图1)

适用范围

304不锈钢环缝焊接;筒体直径:400mmm—1200mm;筒体长度:L≤2500mm;筒体厚度:2mm—6mm。

  使用方式:封头环缝用头尾式回转机构(气动夹紧);法兰环缝用变位机焊接;两套系统共用一个电源,可以实现焊接工位的自动切换。设备参数

型号

HFBD-05

控制方式

数字编程控制

速度

0-1500mm/min按1‰增量设定

摆动幅度

±40mm  增量单位0.1mm

摆距

滑块行程5-95mm  增量单位0.1mm

滑板行程

100mm

停止时间

左中右0-2s  增量单位0.1s

额定载荷

25 kg

力矩

700Kg-cm

电源

220V,50Hz,2A

筒体直径

300--1200mm

筒体长度

L≤2500mm (加两头封头总长)

筒体壁厚

1-6mm

注:

1、工件状态:工件焊接面平整,对接焊缝最大间隙小于1.5mm

2、工件表面状态:无油污、严重锈蚀等

3、工件焊接前状态:焊接前工件点焊牢固,清洁焊点

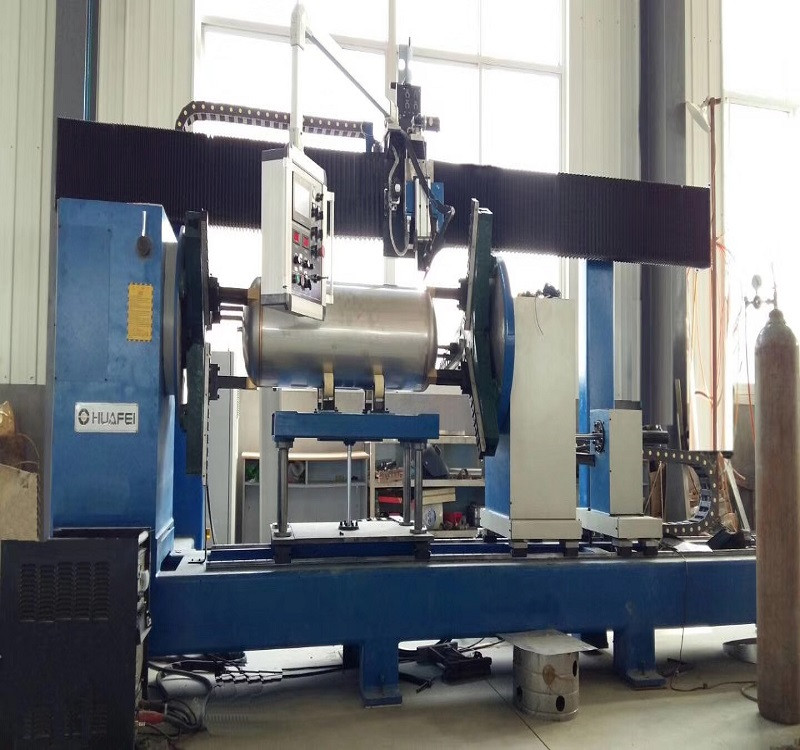

 筒体环缝单头焊接专机(图2)

产品配置

环缝自动焊接专机主要配套设备(参数仅供参考,具体设备参数华飞可以依据用户需求进行特殊定制)

1、 焊接边梁工装 1套

2、 头尾式回转机构(液压夹紧) 1套

3、 十字滑架及焊接摆动器 1套

4、 松下YC-400TX直流脉冲氩弧焊机 1套

5、 自动填丝机SB-10-500 1套

6、 焊接机头及二维送丝支架 1套

7、 液压系统 1套

8、 电缆及气路总成 1套

9、 电气控制系统 1套

安装、调试、验收及服务

(一)安装验收:

设备运到甲方现场后,我公司将派调试人员及肯比人员免费为其安装调试培训。

设备基础由乙方提供图纸,甲方制作(材料由甲方自备),施工中乙方给予协作。

(二)人员培训:

乙方免费为甲方培训机械维修、电器维修、编程及操作(培训内容满足甲方的相关工作需求)。培训在甲方场地进行。具体时间由乙方书面通知甲方。经培训考核合格后,方上岗实际操作。

(三)售后服务

1》华飞数控对我公司客户承诺:主机保修一年,可提供上门服务,设备首次上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)。可为海外设备提供派遣工程师维护的服务

4》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

5》出厂提供设备必需部件,备件。
