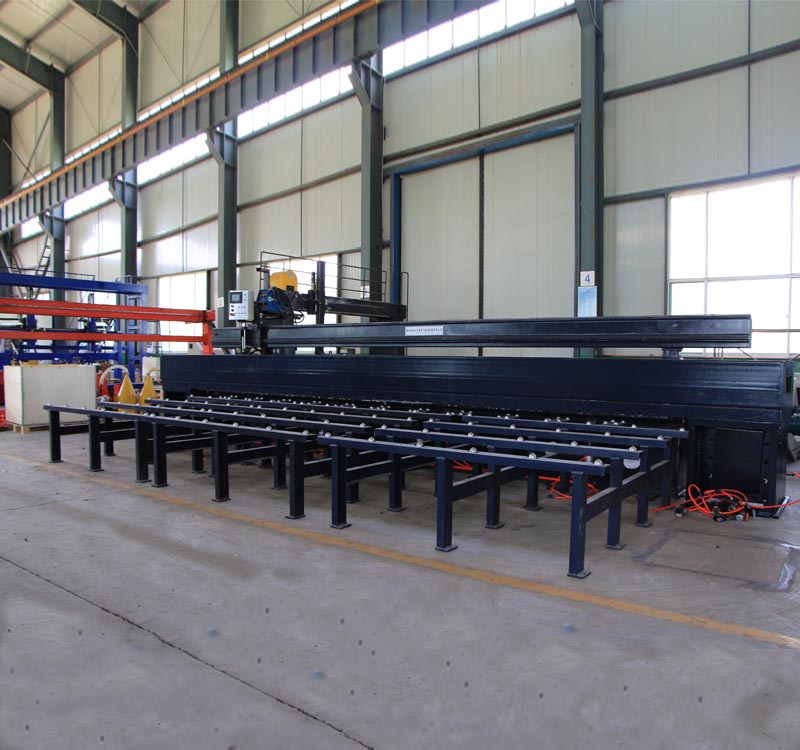

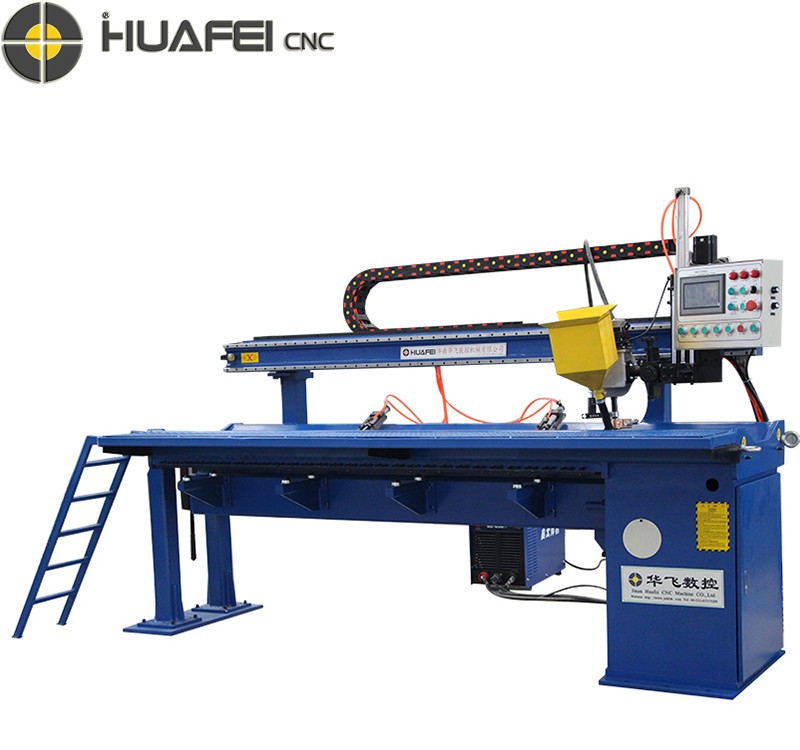

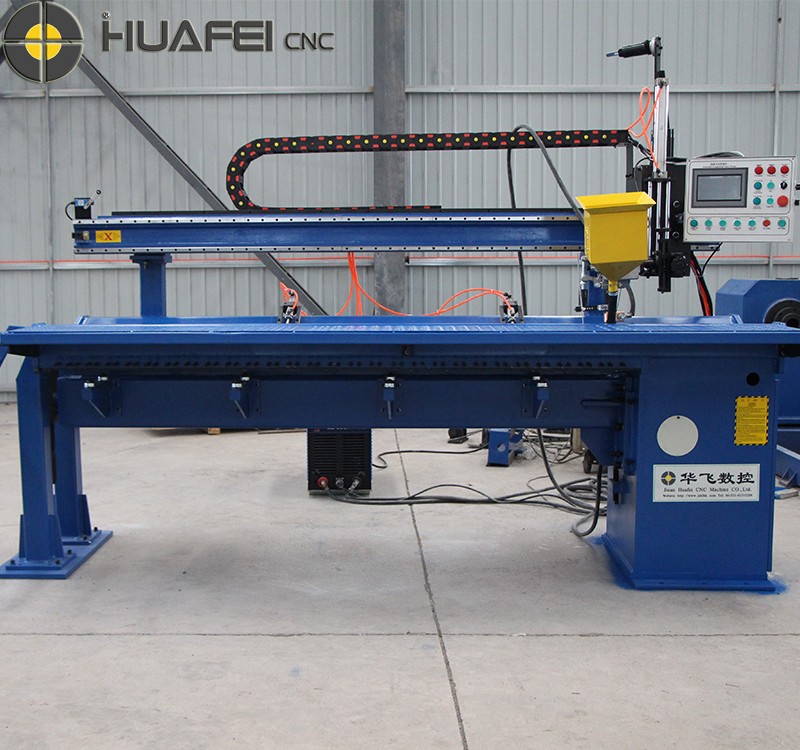

纵缝琴键式拼板机

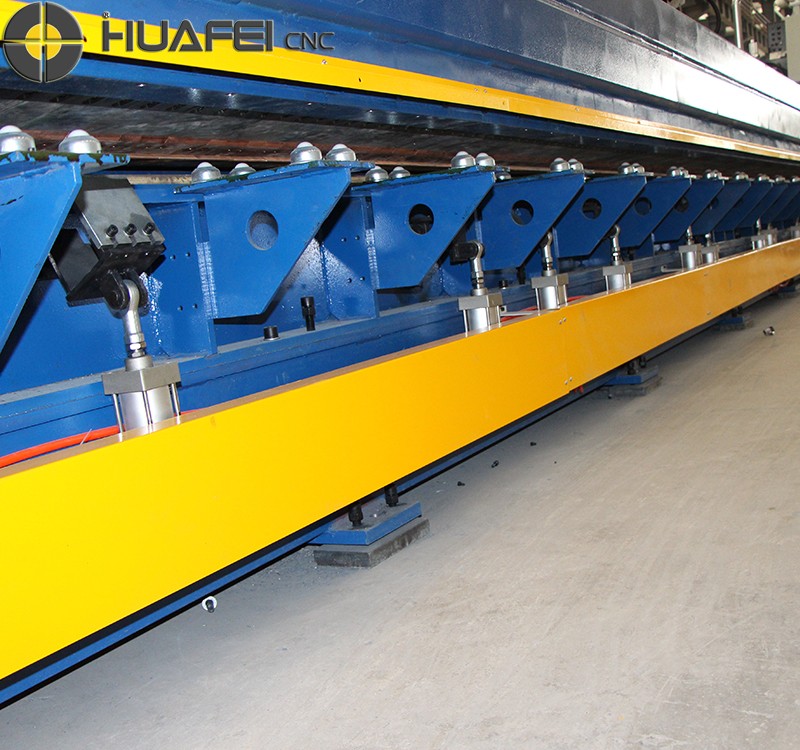

优势特点:设备采用气动琴键压紧结构,保证工件的均匀压紧,芯轴可选水冷以及焊缝背气保护,减少焊接变形;控制系统采用PLC+人性化触摸式操作界面,有效保证焊接质量,操作简单可靠。

适用范围:广泛应用于航空航天、汽车零配件、摩托车、家电、压力容器以及食品机械等行业。

产品简介:

该纵缝琴键式拼板机主要用于平板拼接的纵缝自动焊接,焊接工艺可采用TIG/MIG/MAG/PWA/SAW等多种方式,适用于碳钢、不锈钢、铝及铝合金、钛合金等材料的焊接,设备采用气动琴键压紧结构,保证工件的均匀压紧,芯轴可选水冷以及焊缝背气保护,减少焊接变形;控制系统采用PLC+人性化触摸式操作界面,有效保证焊接质量,操作简单可靠。

分享到 :

  • 邮箱 : jnhfsk@126.com

  • 手机: 18653180816

       该纵缝琴键式拼板机主要用于平板拼接的纵缝自动焊接,焊接工艺可采用TIG/MIG/MAG/PWA/SAW等多种方式,适用于碳钢、不锈钢、铝及铝合金、钛合金等材料的焊接,广泛应用于航空航天、汽车零配件、摩托车、家电、压力容器以及食品机械等行业。设备采用气动琴键压紧结构,保证工件的均匀压紧,芯轴可选水冷以及焊缝背气保护,减少焊接变形;控制系统采用PLC+人性化触摸式操作界面,有效保证焊接质量,操作简单可靠。


主要技术参数:


项目名称

PB-3000

PB-4500

PB-6000

PB-9000

可焊工件长度(mm)

≤3900

≤4500

≤6000

≤9000

可焊工件板厚(mm)

3.0-8.0


机头行走速度(mm/M)

0-4000(或根据实际设计)


焊枪提升行程(mm)

100

250

焊枪微调行程(mm)

Y=100、Z=100

控制器电源规格

单相AC220v 50Hz



标准配置:

支撑芯轴(不带水冷)、紫铜焊接衬垫(衬垫成形凹槽尺寸根据工件厚度、材质、焊接工艺决定)、紫铜琴键压指、100mm焊枪气动升降机构(承载20kg)、60mm行程两维手动调节机构、通用弧焊控制器(可适应TIG/MAG/PAW)。

选项功能:水冷支撑芯轴、带背气保护功能衬垫、不锈钢衬垫、气动/手动对中装置、TIG送丝装置、ALC弧长跟踪器、气动挂钩、电动十字滑板、焊缝跟踪装置、辅助上下料小车、埋弧焊机头及控制器。


案例产品:

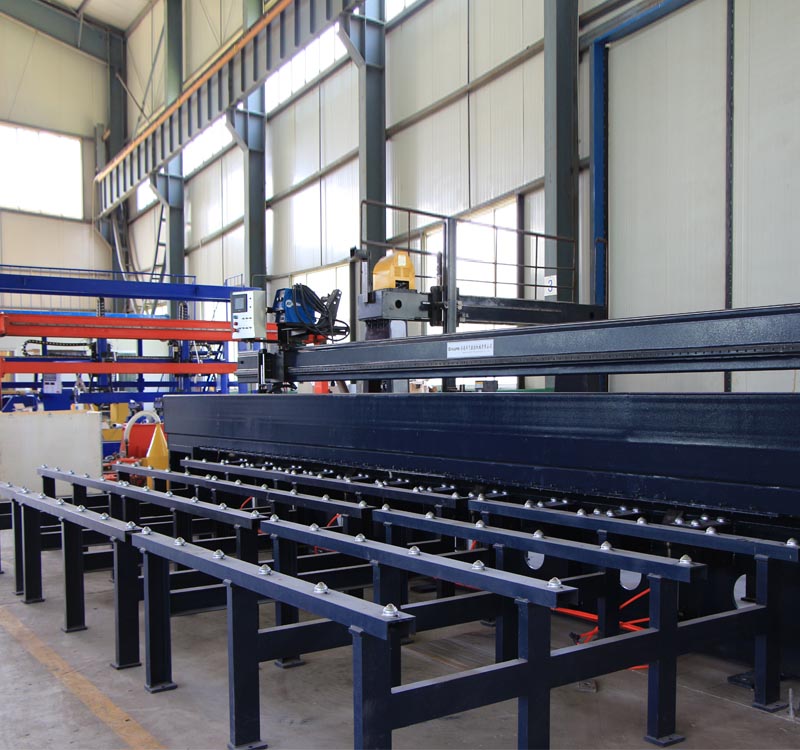

纵缝琴键式拼板机


售后服务:

(一)安装验收:

设备运到甲方现场后,我公司将派调试人员及肯比人员免费为其安装调试培训。

设备基础由乙方提供图纸,甲方制作(材料由甲方自备),施工中乙方给予协作。

(二)人员培训:

乙方免费为甲方培训机械维修、电器维修、编程及操作(培训内容满足甲方的相关工作需求)。培训在甲方场地进行。具体时间由乙方书面通知甲方。经培训考核合格后,方上岗实际操作。

(三)售后服务

1》华飞数控对我公司客户承诺:主机保修一年,可提供上门服务,设备首次上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)。

4》可为海外设备提供派遣工程师维护的服务

5》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

6》出厂提供设备必需部件,备件。
