当前位置 : 首页 > 产品中心 > 环缝焊机

罐体环缝焊专机

优势特点:工件端部保证工件不会打滑移动,通过控制工件左右、上下移动,完成罐体外环缝的自动焊接要求。自动化程度高,焊接效率高,占地面积小,检修方便,耗电省

适用范围:常规范围304不锈钢环缝焊接;筒体直径:400mmm—1200mm;筒体长度:L2500mm;筒体厚度:2mm—6mm。适合不同材料(碳钢、不锈钢、铝板)薄壁罐体(1-8mm)的纵缝和环缝的自动焊接

产品简介:

罐体环缝焊接专机常要用于油缸,水缸,包括洒水车、油罐车、槽车等椭圆罐类容器的环缝全自动焊接,对于不同形状的罐体容器都可焊接,可极大提高工效,解决大量人工成本,可定制

分享到 :

  • 邮箱 : jnhfsk@126.com

  • 手机: 18653180816

产品介绍

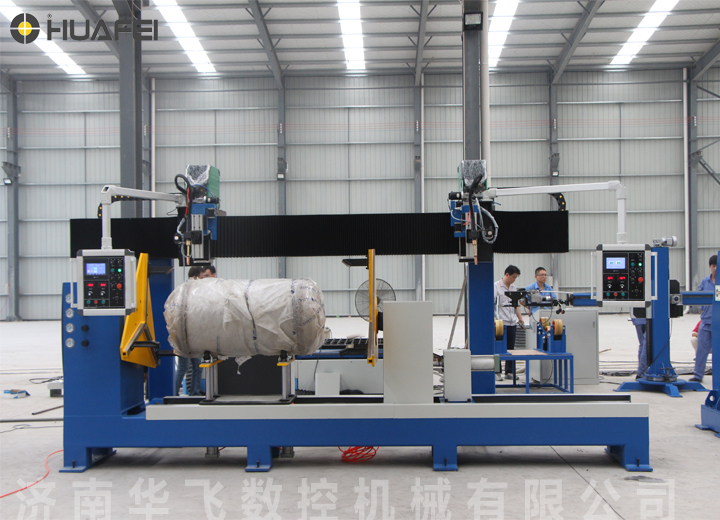

 该环缝焊接专机主要由CZ44电动行走电动回转操作机、ZTX-10T特制滚轮架、NBC-500逆变气保焊机、焊接小车等部分组成,主要用于焊接罐体的外环缝。该专机适合靠近车间墙壁布置。

   根据工件情况,采用MIG焊接工艺,具有焊缝质量高,焊缝成型美观,焊接过程易于观察,焊接缺陷少等特点。

1) 设备整体采用模块化设计,产品可以自由组合,利用率更高;

2) 通用性好,多功能集成,自动化程度高;

3) 操作简单,易于维护,维护成本低;

4) 可靠性设计能够满足连续工作;

适用范围:

    1.适用范围:304不锈钢环缝焊接;筒体直径:400mmm—1200mm;筒体长度:L≤2500mm;筒体厚度:2mm—6mm。

  2.工件状态:工件焊接面平整,对接焊缝最大间隙 1mm—2mm。

  3.工件表面状态:无油污、严重锈蚀等。

  4.工件焊接前状态:焊接前工件点焊牢固,清洁焊点。

  5.使用方式:封头环缝用头尾式回转机构(气动夹紧);法兰环缝用变位机焊接;两套系统共用一个电源,可以实现焊接工位的自动切换。

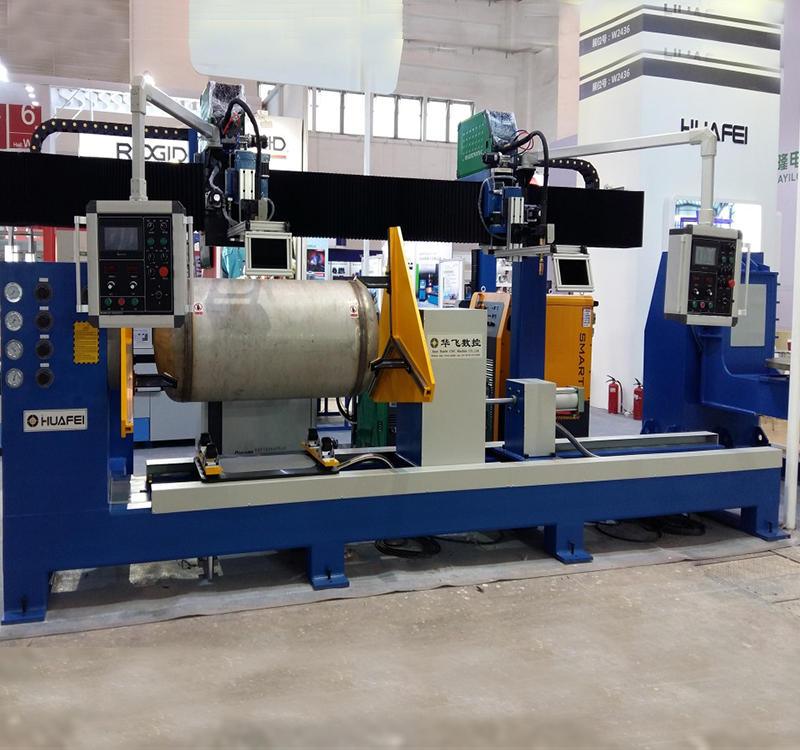

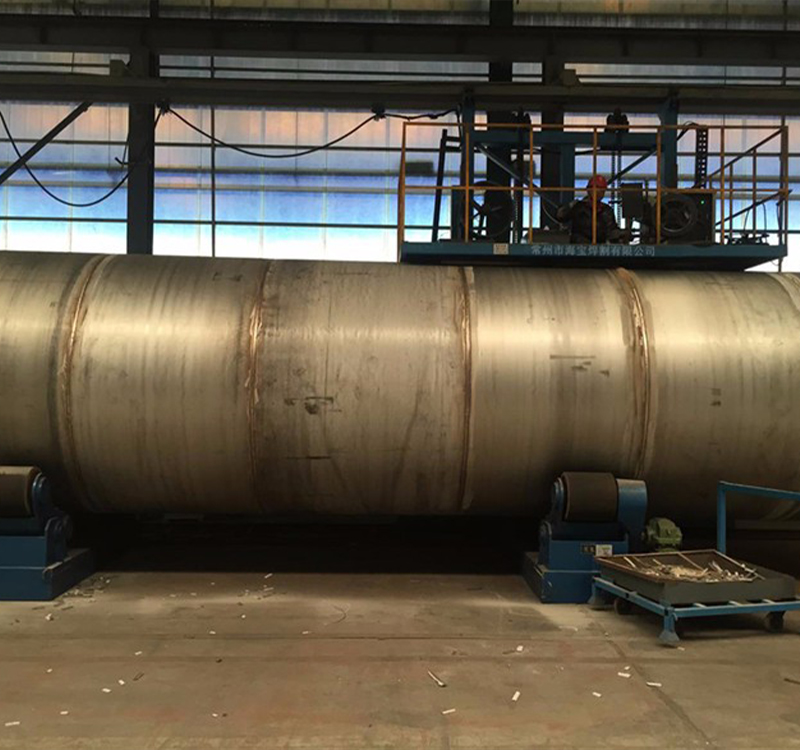

 罐体环缝焊专机(图1)

主要工作步骤:

n        把工件放置到滚轮架上,建议搭配华飞专用配套滚轮架;

n        通过操作机的行走功能及横臂伸缩功能使焊枪对正焊缝起点;

n        滚轮架回转,同时起弧焊接;

n        根据指示器判断焊缝偏移量,通过微调滑板实时调节焊枪偏移;

n        焊接完毕,按停止按钮,焊枪熄弧,滚轮架停止回转。

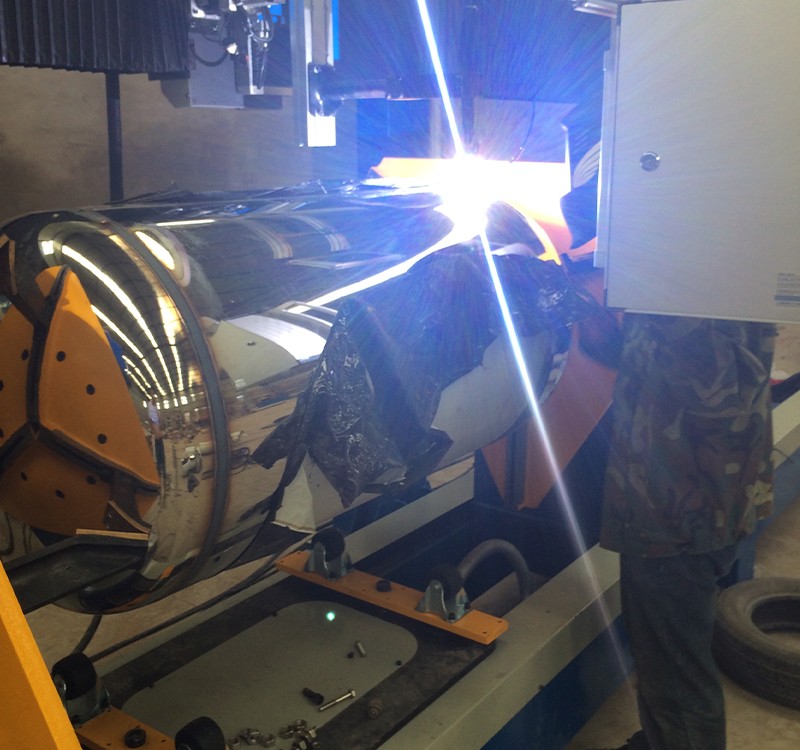

 罐体环缝焊专机(图2)

设备参数

型号

HFBD-05

控制方式

数字编程控制

工件直径

Φ300--1000mm

支持最大长度

L≤3000mm (加两头封头总长)

最大重量

2000kg

焊接厚度

δ1-8mm

焊丝直径

φ0.8~1.6(常用为φ1.2)

额定载荷

25 kg

力矩

700Kg-cm

电源

220V,50Hz,2A

焊接方式

MIG堆焊

焊接工艺

可用但不限于螺旋式堆焊,步进式堆焊,摆动堆焊

转速


注:

1、工件状态:工件焊接面平整,对接焊缝最大间隙小于1.5mm

2、工件表面状态:无油污、严重锈蚀等

3、工件焊接前状态:焊接前工件点焊牢固,清洁焊点

4、产品配置

 基本配置

环缝或纵缝设备、焊接电源、气动或液压系统

 可选配置

环缝可以选择单头或双头。

纵缝可以选择床身是否升降,芯轴支架手动或气动



设计、制造技术标准

设备根据/参考中华人民共和国相关技术标准(国标/机标)设计制造,进口设备按相应技术标准。

GB/T 1356-1988    《渐开线圆柱齿轮.基本齿廓》

GB/T 1184-1996    《形状与位置工差》

GB/T 10089-1988   《圆柱涡轮、蜗杆精度》

GB4064-1983       《电气设备安全设计导则》

GB 6988-86        《电气制图》

GB/T 1800.3-1998   《极限与配合》

GB/T 10095-1988   《渐开线圆柱齿轮.精度》

GB15579.1-2004     《焊接电源》

附赠资料

1.堆焊专机电气原理图                  1  份

2.堆焊专机使用说明书                  1  份

3.焊接摆动器使用说明书               1  份

4.焊接电源使用说明书                  1  份

5.伺服驱动器使用说明书               1  份

6.设备合格证                          1  份产品细节


安装、调试、验收及服务

(一)设备安装调试

1)我公司负责设备的安装、调试在接到买方通知后,3日内到达现场进行安装调试。

2)设备安装调试合格后,我公司提供现场跟踪服务两周。

3)我方调试人员遵守甲方生产现场安全管理制度,对自身安全行为负责。

4)甲方负责设备基础施工、地脚二次灌浆。在设备安装调试前须做好基础制作和准备工作,配备电源、起重设备等必要的设施和工具。

5)甲方负责准备设备所需机械油,指配操作工人配合安装调试,为我公司安装人员提供工作方便

(二)人员培训:

乙方免费为甲方培训机械维修、电器维修、编程及操作(培训内容满足甲方的相关工作需求)。培训在甲方场地进行。具体时间由乙方书面通知甲方。经培训考核合格后,方上岗实际操作。

(三)售后服务

1》华飞数控对我公司客户承诺:主机保修一年,可提供上门服务,设备首次上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)。可为海外设备提供派遣工程师维护的服务

4》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

5》出厂提供设备必需部件,备件。
