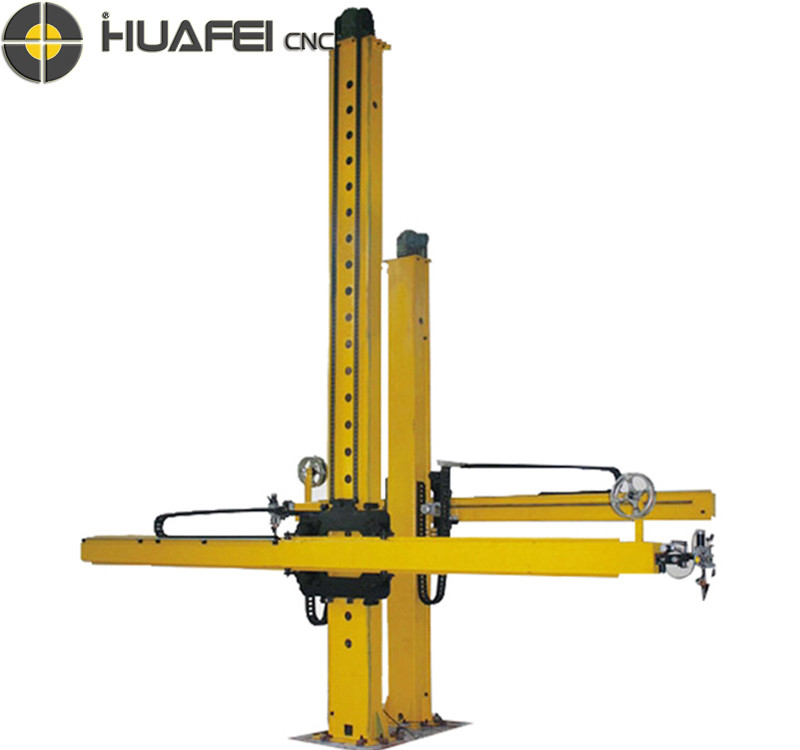

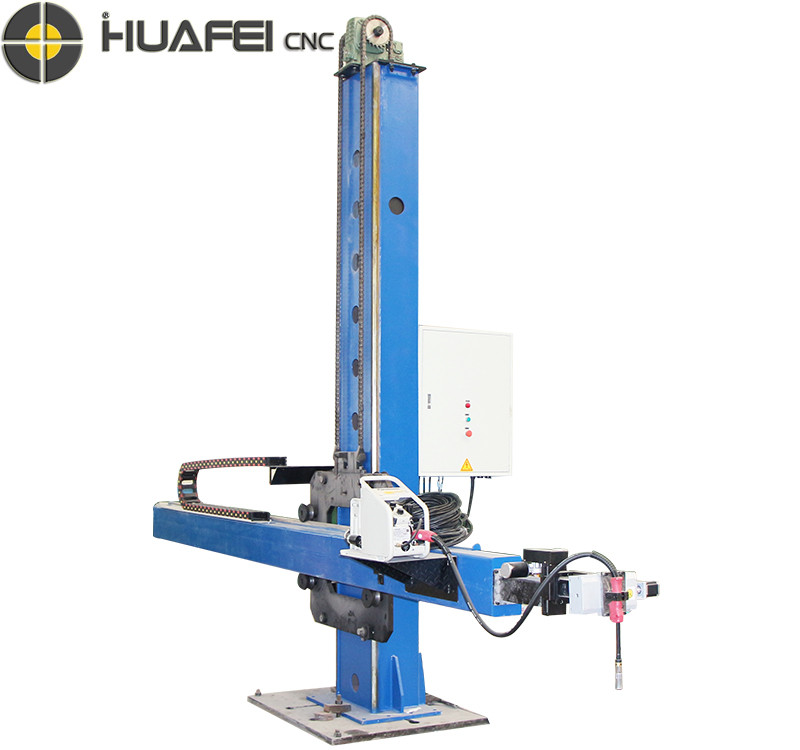

大型焊接操作机

优势特点:横臂的有效行程保证了待焊的焊缝能一次性的完成纵缝焊接,两者的组合再加上控制保护功能,能够完成工件的动作。

适用范围:广泛应用于风电设备、压力容器、石化、管道、钢结构、锅炉、造船、堆焊修复等众多行业。

产品简介:

自动焊接操作机共分为轻型、重型常规三种类型,结构形式有固定式、固定回转式、固定移动式和移动回转式四种。

分享到 :

  • 邮箱 : jnhfsk@126.com

  • 手机: 18653180816

产品介绍

自动焊接操作机可对金属容器、金属焊接结构件进行各种焊缝、各种方式的焊接。广泛应用于风电设备、压力容器、石化、管道、钢结构、锅炉、造船、堆焊修复等众多行业。可以根据用户的要求加装电动拖板、内伸缩臂、载人装置和维护爬梯,还可配套各种跟踪及监控、电弧摆动、焊剂回收输送装置等。操作机控制系统采用数字化控制方式,操作便捷、控制精确,和其他设备联动控制方便。

华飞数控的自动焊接机可以对直径管道内外环纵缝焊接,也可以对球形封头进行焊接,对于普通筒体及封头内壁的堆焊有特别好的效果。

焊接过程中可以采用多种焊接工艺方法,比如TIG、MIG/MAG、PAW、SAW等焊接工艺方法

自动焊接操作机共分为轻型型、常规、重型三种类型,结构形式有固定式、固定回转式、固定移动式和移动回转式四种。

埋弧焊主要用于≥6mm板,主要是碳钢 也可焊接不锈钢

气保焊适用板厚≥3mm  主要适用材料有: 碳钢 不锈钢 铝板

主要技术参数(该设备参数为常规设备配置,需要特殊定制的客户可以咨询华飞数控进行特殊定制)

型      号

HC-4*4

HC-5*5

HC-6*6

HC-7*7

横臂的升降行程(m)



4



5



6



7

横臂的伸缩可选行程(m)



4~8



4~8



4~8



4~8

立柱回转角度(°)

            ±180

横臂升降速度

    (mm/min)



850



1150



横臂伸缩速度

(mm/min)



           140~1400



立柱回转速度(r/min)



             0.2



横臂上均布总载荷(kg)

300

400

500

500

轨道中心距(mm)

             2000

产品配置

气保焊、mig焊、tig焊是所增加的辅助配置

1.焊枪分水冷焊枪和风冷焊枪(空气冷却)

2.当焊接时间较长,焊接电流较大时,需要配置水冷焊枪,同时必须配置水冷机(一般都是诺斯或奥太SLJ-10),以免因焊接时焊枪过热,引起电流电压不稳,从而影响焊接质量。

3.气保焊可增加使用摆动器  分为直线摆动器 角摆动器

4.摆动器的优点:增加焊缝宽度,提高焊接效率;焊缝成型更美观;控制箱可以预设多套焊接参数,方便针对不同工件随机调用。

售后保障

1》华飞数控对我公司客户承诺:主机保修一年,可提供上门服务,设备首次上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)。可为海外设备提供派遣工程师维护的服务

4》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

5》出厂提供设备必需部件,备件。
