火焰裁条切割机

优势特点:机械精度高,耐磨性好,长年使用中不发生变形,定位精准等特点

适用范围:可用于造船,钢结构,电力,锅炉,机车车辆,石油化工等制造行业的高精度钢板热切割。

产品简介:

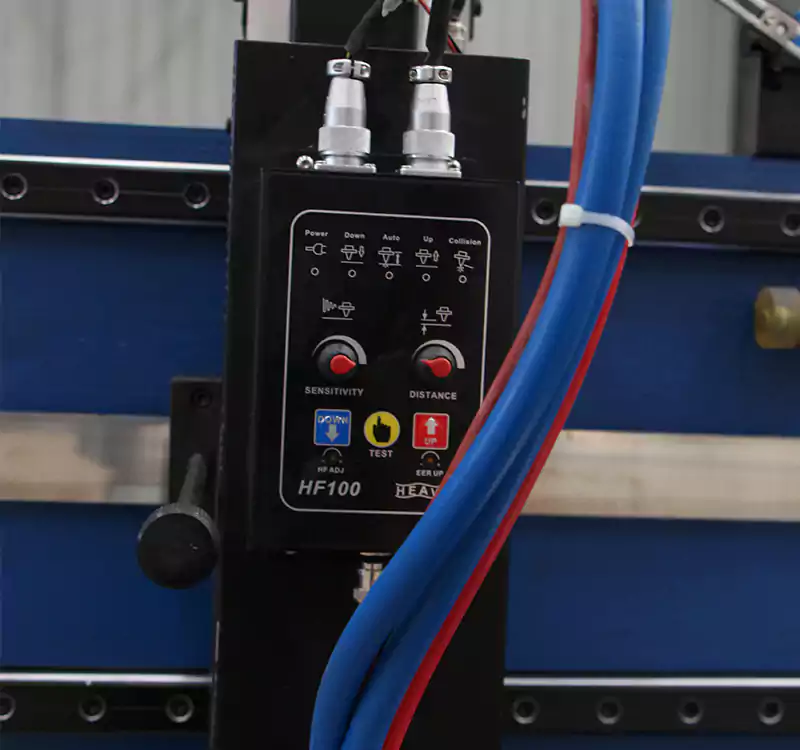

多把火焰割枪安装在数控切割机上,运行稳定,配置好,工作效率高,可用于各种碳钢、锰钢等金属材料的大、中、小型钢板裁条下料。可根据用户要求配置多把裁条割炬,也可根据需求配置数控异型割炬系统,可选配自动调高系统。用于直线形状零件的绘图、编程、套料、校验和数控切割。提高钢材套料率,有效节省钢材;提高编程、套料和切割工作效率,有效提高切割生产效率。

分享到 :

  • 邮箱 : jnhfsk@126.com

  • 手机: 18653180816

产品介绍

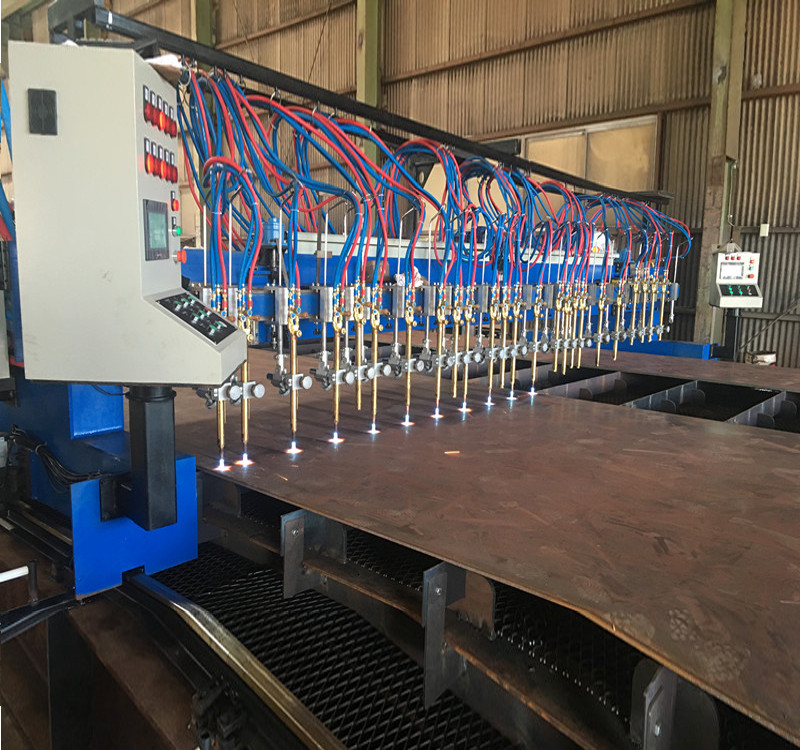

数控直条火焰切割机是一种利用氧、乙炔作切割燃料的高效率的气体火焰切割设备。数控直条火焰切割机主要是利用多把火焰割炬将钢板按切割要均匀的切割成一条条。如果要求切割异形工件,或者不规则图形零件,则可以另外配备一把数控火焰割炬,这样就既能切割直条,又能切割异形件。可用于造船,钢结构,电力,锅炉,机车车辆,石油化工等制造行业的高精度钢板热切割。

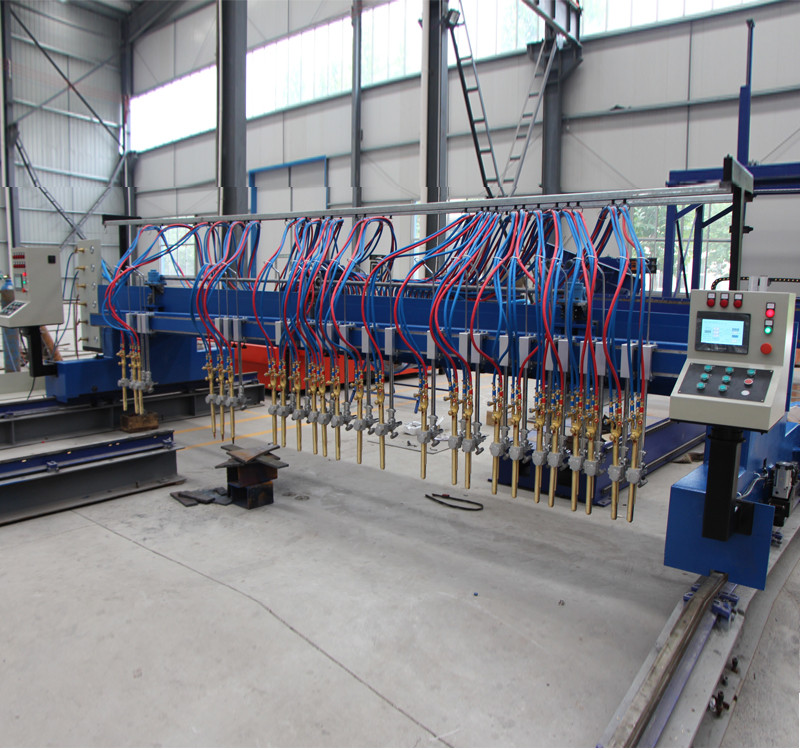

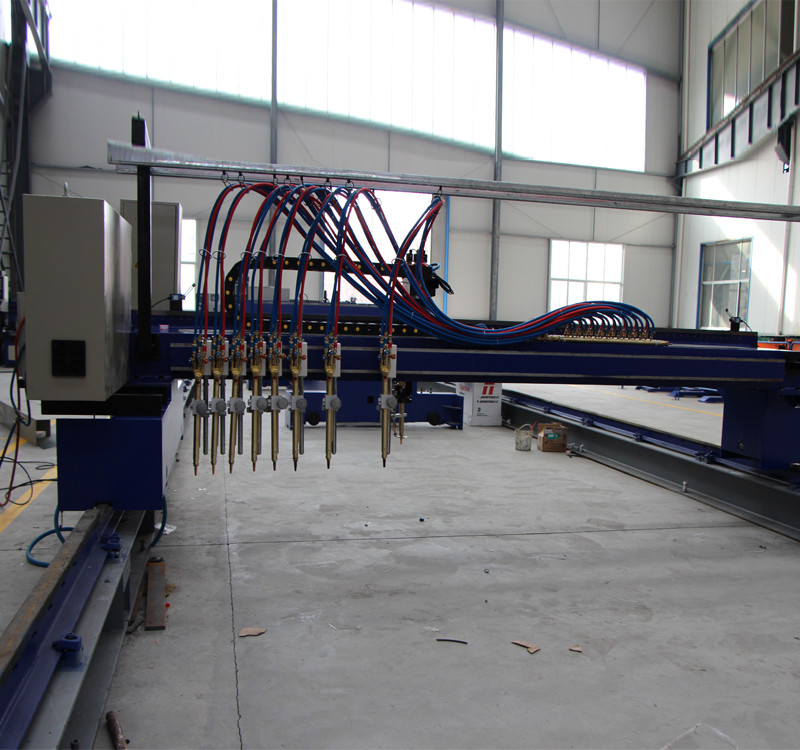

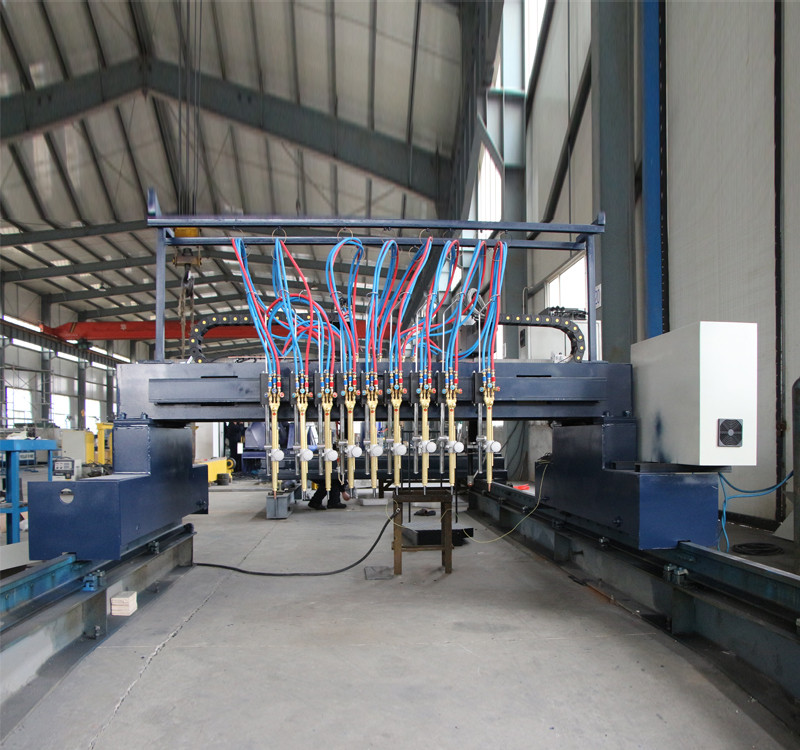

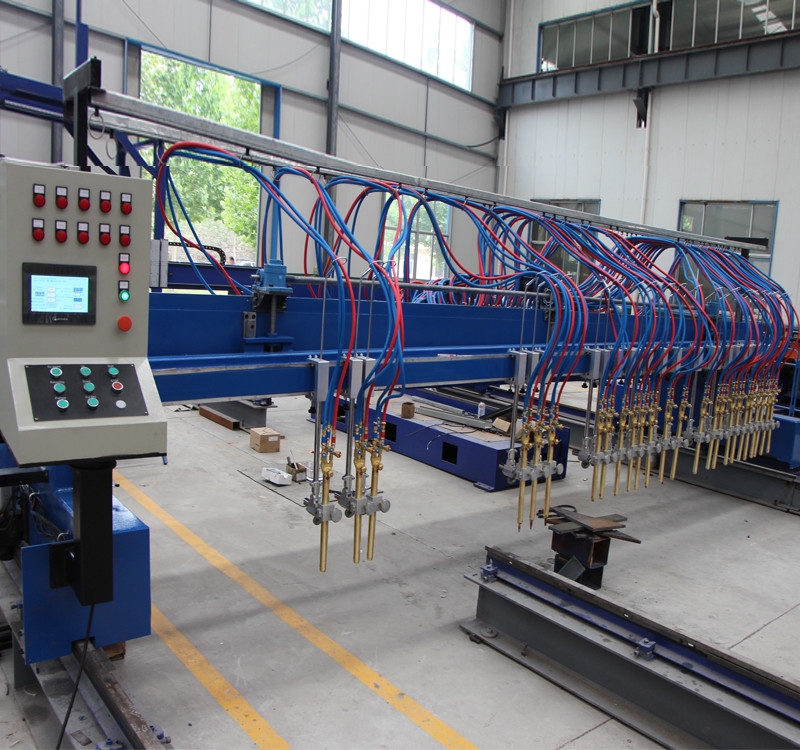

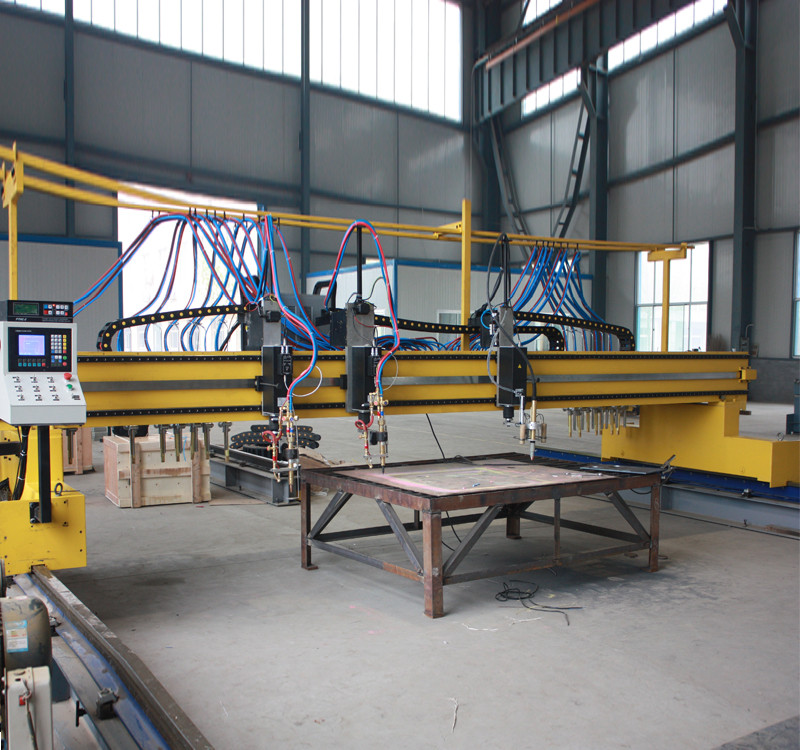

火焰裁条切割机

设备参数

产品型号

QGII-3000

QGII-4000

QGII-5000

QGII-6000

QGII-7000

QGII-8000

轨道宽度(mm)

3000

4000

5000

6000

7000

8000

有效切割宽度(mm)

2200

3200

4200

5200

6200

7200

切割长度

可根据客户要求定制

数控系统

上海交大系统或根据用户需求选配

切割材料

碳钢、锰钢等材料切削厚度

切割方式

火焰切割

驱动系统

双边伺服电机驱动

切割厚度(mm)

6-200

燃气种类

乙炔、丙烷

地基种类

H型钢或火泥地基,标准配置为H型钢地基

标准配置:

序号

关键部件名称

单位

数量

1

数控切割机主体

1

2

全数字式交流伺服与电机

3

3

主要电器元件

若干

4

数控系统

1

5

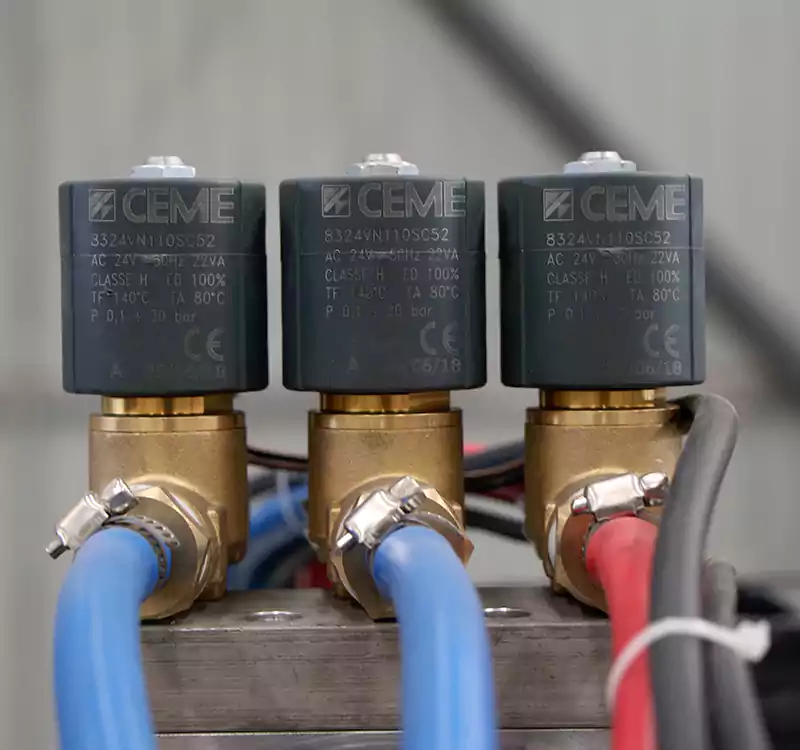

电磁阀

若干

6

滑车架升降装置

数量同割炬数量

7

行星减速器

若干

8

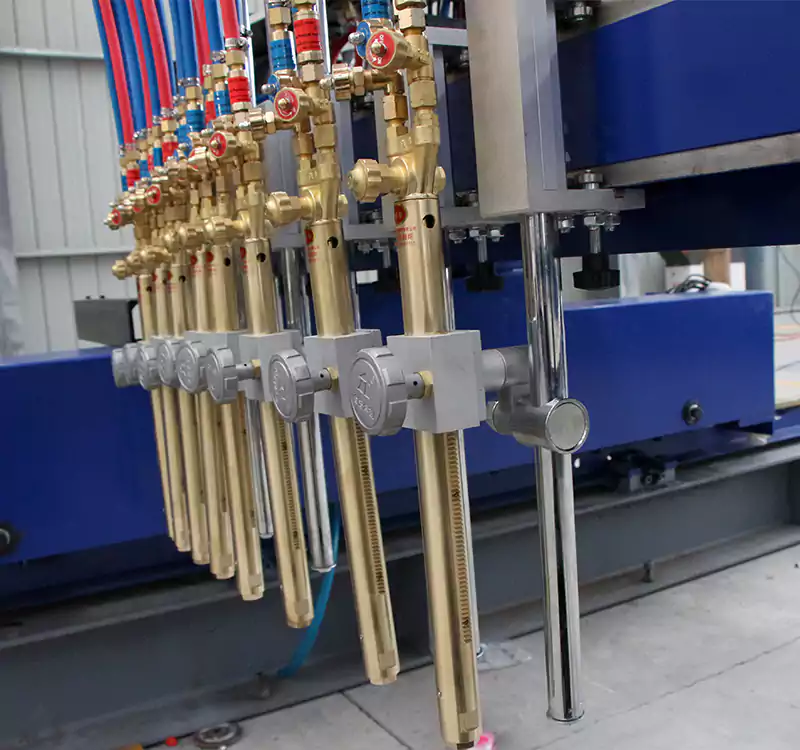

裁条割炬装置

可根据需求定制

9

电控柜

1

10

自动编程与套料软件

1

售后服务

1》华飞数控对我公司客户承诺:主机保修一年,可提供上门服务,设备首次上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)可为海外设备提供派遣工程师维护的服务

4》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

5》出厂提供设备必需部件,备件。
