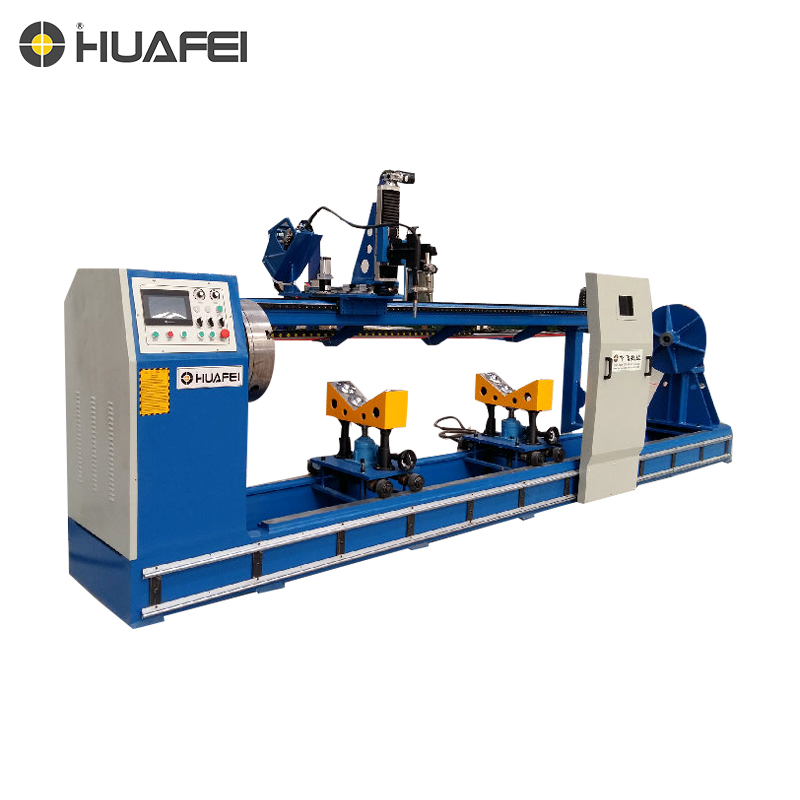

油缸环缝焊接专机

优势特点:设备采用卧式床身结构,焊缝成型美观,均匀一致,熔深、熔宽达到要求;工件夹装、上下料方便,性能可靠,自动化程度高,工人劳动强度低。焊接效率高,占地面积小,检修方便,低耗电

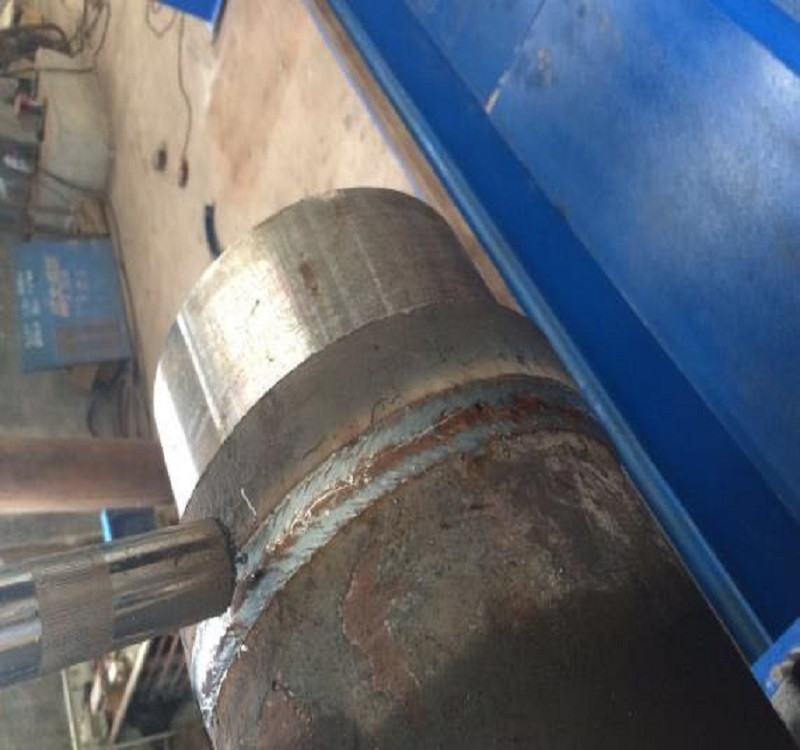

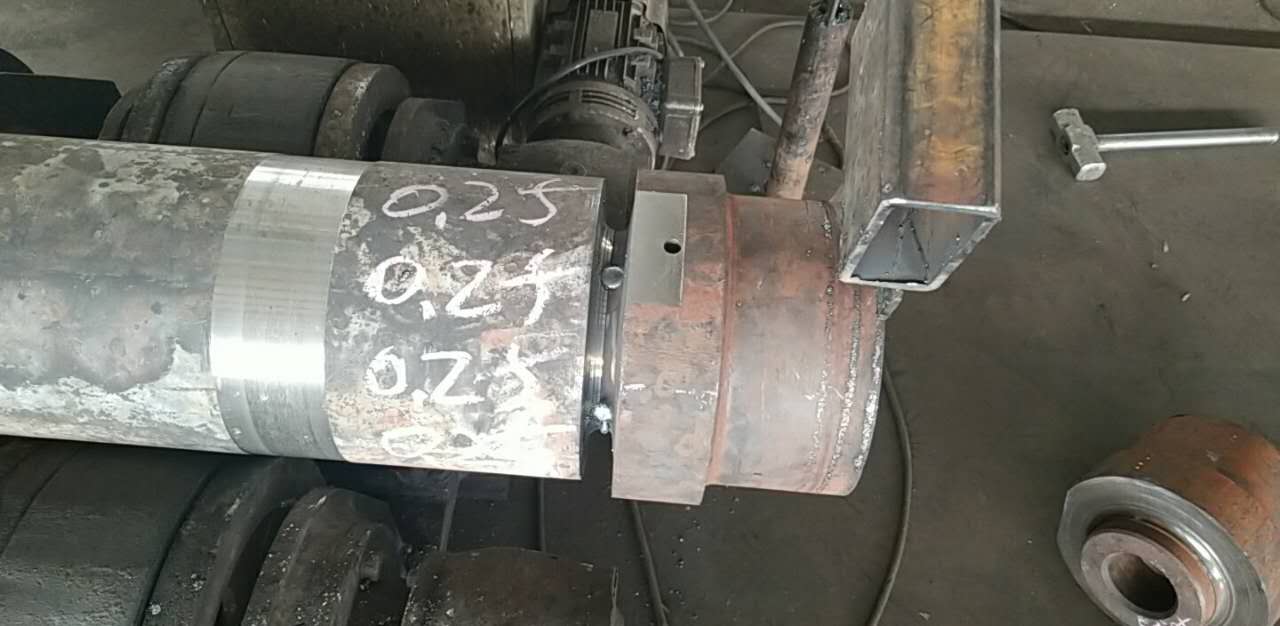

适用范围:适用范围:油缸---中缸、活塞杆外圆的堆焊

产品简介:

对于不同形状的罐体容器都可以进行高质量的焊接工艺,对于常规罐类焊接可以提高工效,解决大量人工成本。可订做型号,针对大小不同直径筒体的焊接

分享到 :

  • 邮箱 : jnhfsk@126.com

  • 手机: 18653180816

产品介绍

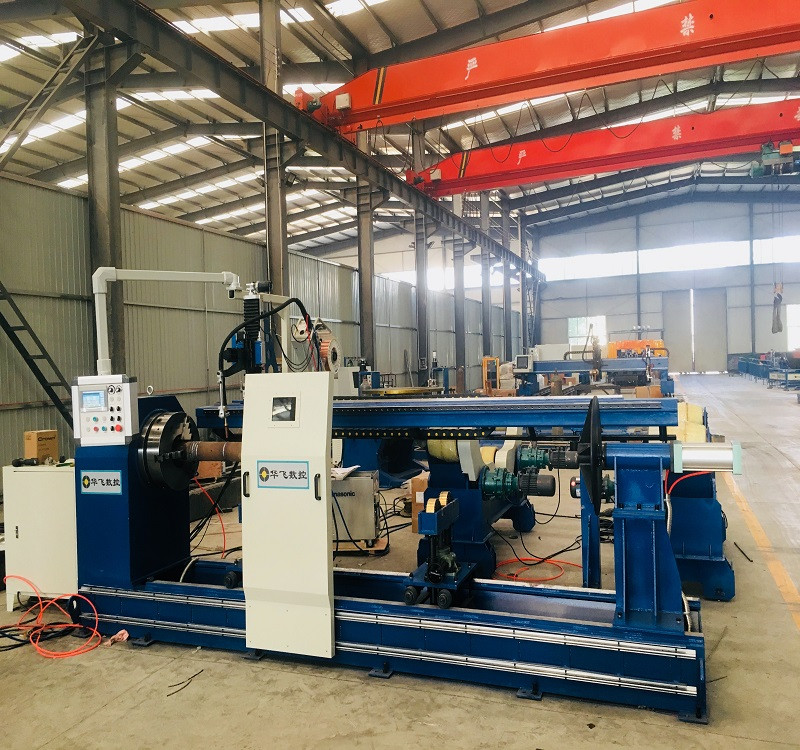

 该环缝焊接专机主要由电动行走电动回转操作机、特制滚轮架、逆变气保焊机、焊接小车等部分组成,主要用于焊接罐体的外环缝。该专机适合靠近车间墙壁布置。

 根据工件情况,采用MIG焊接等工艺,具有焊缝质量高,焊缝成型美观,焊接过程易于观察,焊接缺陷少等特点。

1) 设备整体采用模块化设计,产品可以自由组合,利用率更高;

2) 通用性好,多功能集成,自动化程度高;

3) 操作简单,易于维护,维护成本低;

4) 可靠性设计能够满足连续工作;


适用范围

 1.适用范围:304不锈钢环缝焊接;筒体直径:400mmm—1200mm;筒体长度:L≤2500mm;筒体厚度:2mm—6mm。

 2.工件状态:工件焊接面平整,对接焊缝最大间隙 1mm—2mm。

 3.工件表面状态:无油污、严重锈蚀等。

 4.工件焊接前状态:焊接前工件点焊牢固,清洁焊点。

 5.使用方式:封头环缝用头尾式回转机构(气动夹紧);法兰环缝用变位机焊接;两套系统共用一个电源,可以实现焊接工位的自动切换。

主要工作步骤

n        把工件放置到滚轮架上,建议搭配华飞专用配套滚轮架;

n        通过操作机的行走功能及横臂伸缩功能使焊枪对正焊缝起点;

n        滚轮架回转,同时起弧焊接;

n        根据指示器判断焊缝偏移量,通过微调滑板实时调节焊枪偏移;

n        焊接完毕,按停止按钮,焊枪熄弧,滚轮架停止回转。

设备参数

输入电压

三相五线制 AC 380V /220V 50Hz

输入容量

35.8KVA

焊接速度

0.2~2r/min

额定输出电压范围

15~50V

额定输出电流范围

60~630A

输出空载电压

70V

额定输入电流

54A

电机总功率

2KW

焊枪角度

可调0-90度

焊枪上下调整量

80mm

焊枪左右调整量

80mm

焊丝直径

φ1.0~φ1.2mm

工件直径范围

φ100-φ600mm

工件长度范围

≤ 2500mm

焊接方式

多层摆动或多层步进、螺旋

混合气体

co2+Ar

输入电压

三相五线制 AC 380V /220V 50Hz

输入容量

35.8KVA

焊接速度

0.2~2r/min

工件重量

≤2000kg

注:

1、工件状态:工件焊接面平整,对接焊缝最大间隙小于1.5mm

2、工件表面状态:无油污、严重锈蚀等

3、工件焊接前状态:焊接前工件点焊牢固,清洁焊点



产品配置

设备机械本体  焊接电源  焊接摆动器  水冷箱

附赠资料

1.堆焊专机电气原理图                  1  份

2.堆焊专机使用说明书                  1  份

3.焊接摆动器使用说明书                1  份

4.焊接电源使用说明书                  1  份

5.伺服驱动器使用说明书                1  份

6.设备合格证                          1  份产品细节



安装、调试、验收及服务

 (一)设备安装调试

1)我公司负责设备的安装、调试在接到买方通知后,3日内到达现场进行安装调试。

2)设备安装调试合格后,我公司提供现场跟踪服务两周。

3)我方调试人员遵守甲方生产现场安全管理制度,对自身安全行为负责。

4)甲方负责设备基础施工、地脚二次灌浆。在设备安装调试前须做好基础制作和准备工作,配备电源、起重设备等必要的设施和工具。

5)甲方负责准备设备所需机械油,指配操作工人配合安装调试,为我公司安装人员提供工作方便

 (二)人员培训:

乙方免费为甲方培训机械维修、电器维修、编程及操作(培训内容满足甲方的相关工作需求)。培训在甲方场地进行。具体时间由乙方书面通知甲方。经培训考核合格后,方上岗实际操作。

(三)售后服务

1》华飞数控对我公司客户承诺:主机保修一年,可提供上门服务,设备首次上门可免费培训,保修服务按定作方通知24小时内行动,定作方协助承揽方进行;

2》终身提供维修服务和备品备件供应,保修期内费用全免(人为因素和不可抗因素除外),保修期后酌情收取成本费;

3》承揽方向定作方提供以下技术资料(使用说明书、合格证、电气原理图、图等)。可为海外设备提供派遣工程师维护的服务

4》出厂前会对设备进行严格工厂检测,并提供完整的设备手册

5》出厂提供设备必需部件,备件。
